Raspberry Pi Pico 用拡張ボード＋ブレッドボード変換基板--販売終了

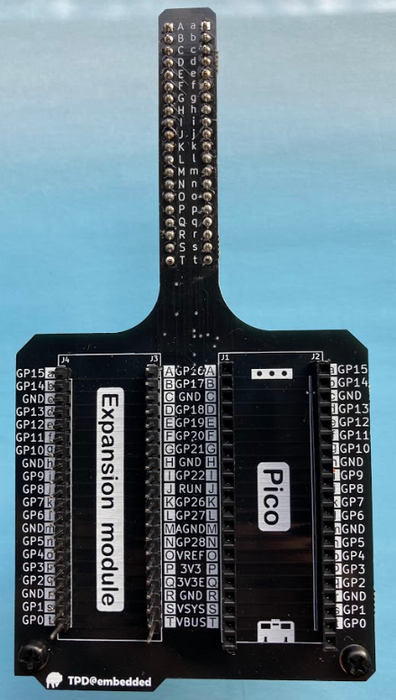

Raspberry Pi Pico用のブレッドボードおよび拡張ボード変換基板になります。液晶ディスプレイなどの拡張ボードをPicoと接続した状態で、ブレッドボードと接続できます。

拡張ボードの機能を使いつつ、ブレッドボード上で、さらに回路を検討したいよという方に便利な変換基板となっています。ブレッドボードに接続したセンサを液晶モニターで確認するなど、さまざまな使い方ができます。

仕様

• サイズ：66 mm×70 mm
• 許容電流：0.8 A
• コネクタ
  • 2.54 mmピッチ ピンヘッダ オス 20極×2 （拡張ボード接続用）
  • 2.54 mmピッチ ピンヘッダ オス 20極×2 （ブレッドボード接続用）
  • 2.54 mmピッチ ピンソケット メス 20極×2 （Pico接続用）

特徴

• Picoと拡張ボードを接続した状態で、ブレッドボードに接続
• 付属の樹脂スペーサ＋ボルトで、基板を安定化

使用例

内容物

• 2.54 mmピッチ ピンヘッダ オス 20極×2 （拡張ボード接続用）
• 2.54 mmピッチ ピンヘッダ オス 20極×2 （ブレッドボード接続用）
• 2.54 mmピッチ ピンソケット メス 20極×2 （Pico接続用）
• 樹脂スペーサ＋ボルト 2セット

資料

• サポートページ

こちらの商品は、Takeuchi Plan Design @embeddedさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: TPD-004
