ラズパイPico用ピンレイアウト変換キット

ラズパイPicoに複数のHATを接続する際、それぞれが使用するGPIOが被ることがあります。本キットは、使用するピンを入れ替えるためのもので、HATとHATの間に割り込ませて使用します。

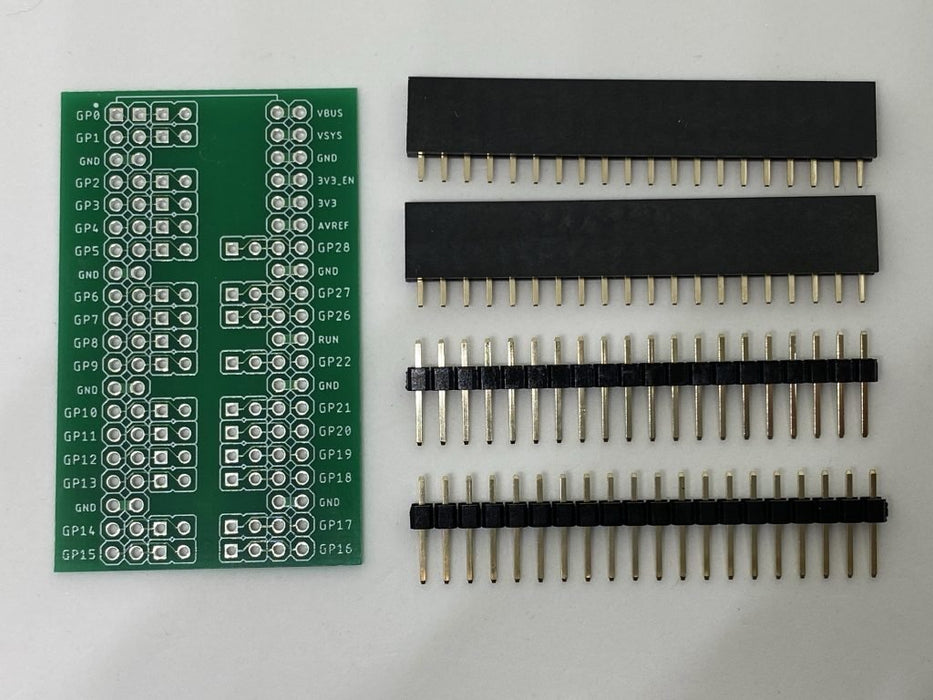

内容物

• 1x ピンレイアウト変換基板（33×53mm）
• 2x ピンヘッダ（20ピン×1列）
• 2x ピンソケット（20ピン×1列）

使用例

下の写真の「ピンレイアウト変換基板」が本キットです。イーサネットHATと液晶モジュールHATの間に割り込ませています。

注意

• 本キットでは、基本的にパターンカットとジャンパ接続を伴います。カットする場所と接続する場所をよく確認して、お使いください。

※参考：パターンカットしたピンをジャンパ線で繋ぎ直した様子

資料

• サポートページ（組み立て手順等を記載）

WinDesignさんからの_受託販売商品_です。輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: WINDESIGN-020
