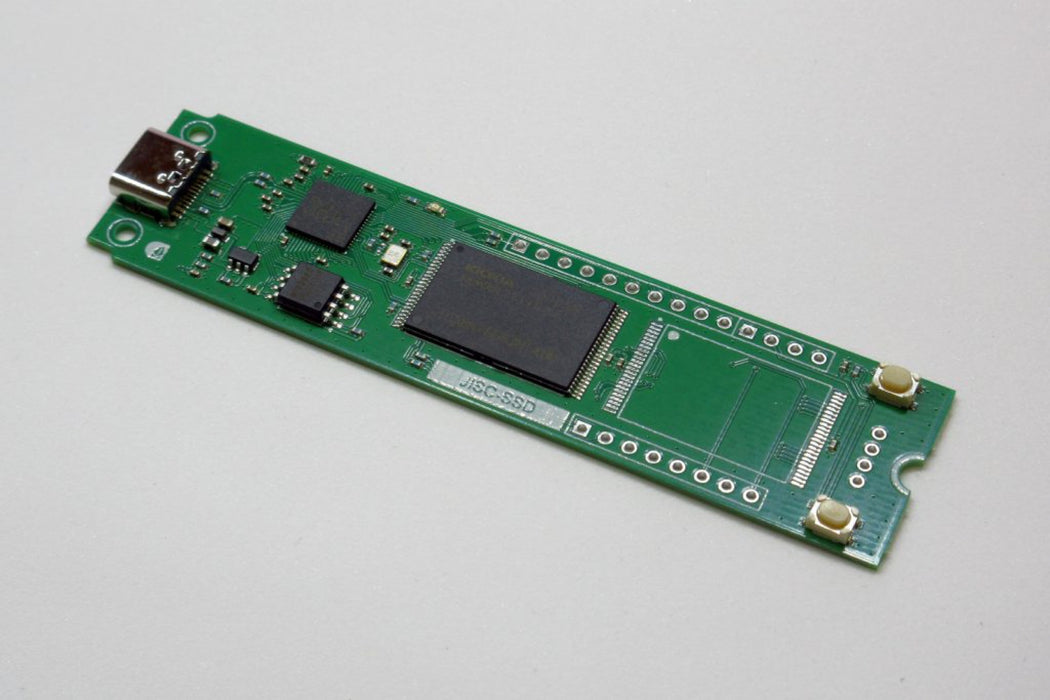

JISC-SSD(Jisaku In-Storage Computation SSD学習ボード)

自作SSDを実現するキオクシア製NAND Flashを搭載した学習向け拡張ボードです。また、制御用マイコンにRP2040を搭載した、Raspberry Pi Pico互換ボードのため、Raspberry Pi Picoの開発環境でJISC-SSDをそのまま開発することができます。

仕様

• メインMCU
  • MCU：RP2040 Arm Cortex-M0+
  • 内蔵SRAM：264KB
  • 搭載Flash：16Mbyte（W25Q128JVSIQ）
  • IO端子（JISC-SSDとして）：USBx1、I²Cx1、UARTx1、GPIOx8（うちADCx2）、SWD端子
• 搭載メモリ
  • 型番：キオクシア TC58NVG0S3HTA00（128 Mbyte NAND Flash）x1
  • 容量：128 Mbyte（空きランド：1）
    （NAND Flashの仕様上、不良ブロック領域の存在やBad Block制御領域を必要とするため、すべての領域を使用できるわけではありません)
  • 制御：CEB0,1端子の制御により2chipまで制御可能
• 電源：USB端子より5 V供給
• IO電圧：3.3 V
• USB：USB TypeC端子（USB 2.0接続）

特徴

• M.2規格の形状（※1）を意識したスタイリッシュなデザイン
  （※1 M.2規格に準拠しているわけではありません）
• MCUとNAND Flash搭載でオリジナルのストレージデバイスをワンボードで実現可能
• ワンボードでIn-Storage Computation SSDの開発・学習に最適な構成
• RP2040でRaspberryPi Picoの開発環境で開発をすることが可能
• 豊富な拡張端子（UART、I²C等）にセンサーなどを追加で接続可能
• 拡張端子は2.54 mmピッチでブレッドボードにも最適

内容物

• JISC-SSD本体　1台（NAND Flashは1個のみ実装）

使用例

資料

• サポートページ（サンプルコード含む）
• 回路図（pdf）
• 外形図（参考STEPファイル）

こちらの商品は、株式会社クレイン電子さんからの_受託販売商品_です。輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: CRANEELEC-004
