ESPr® Developer S3 Type-C (USBシリアル変換ICなし)

ESPr® Developer S3 Type-Cとの違い

ESP32-S3にはUSBシリアル／USB JTAG機能が搭載されているため、USB-シリアル変換IC FT231XSを省略しESP32-S3-WROOM-1にUSB Type-Cコネクタを直接接続しています。USBシリアル変換ボードがなくてもファームウェアの書き込みが行えます。ESP32-S3のUSB機能を使う場合、IO19(USB_D-)とIO20(USB_D+)はGPIOピンとして使えません。

Espressif Systemsの無線通信モジュールESP32-S3-WROOM-1を搭載した開発ボードです。3.3 V出力レギュレータ、リセットスイッチ（RESET）、動作モード切替用スイッチ（FLASH）、汎用LEDが搭載されているので基板単体ですぐにお使いいただけます。

Conta™モジュールを使うためのベースボード「ESPr® Developer S3/32用 Conta™ベースシールド」あります。

ご注意

商品出荷時、ESP32-S3-WROOM-1にソフトウェアは何も書き込まれていません。その為パソコンに接続するとリセット動作を繰り返します。初回ソフトウェア書き込み時はダウンロードモードで起動し書き込みを行ってください。

ESPr® Developer S3 Type-C (USBシリアル変換ICなし) の仕様

• ESP32-S3-WROOM-1-N16R8搭載
• フラッシュROM：16MB
• PSRAM：8MB
• 電源
  • USB Type-C： 5 V
  • 電源入力ピン（VIN)： 3.7 V～ 6.0 V
  • USB と VIN ピンの同時使用可能
  • 電源出力ピン（VOUT）： USBもしくはVINピンに入力した電圧が出力されます
• リセットスイッチ（RESET）：リセットします
• 動作モード切り替えスイッチ（FLASH）：押した状態でリセットするとダウンロードモードで起動します
• 汎用LED（LED）：IO6に接続されています
• 動作電圧：3.3 V
• 使用非推奨ピン：IO35、IO36、IO37はPSRAMに接続されているため通常のGPIOピンとしての使用は非推奨です

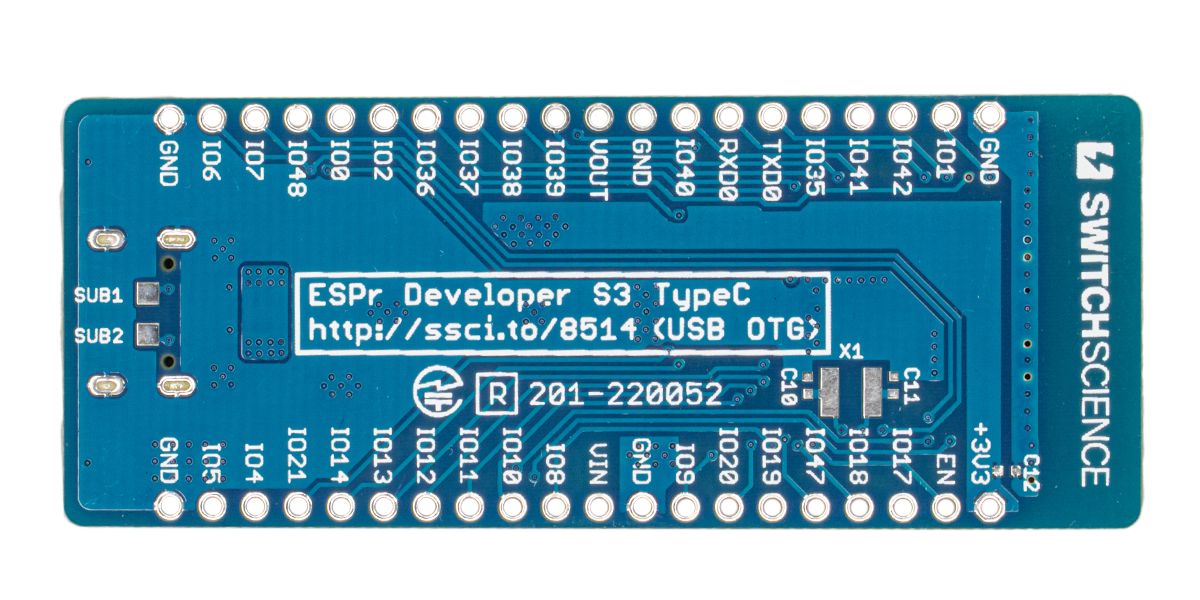

• 外部発振子：裏面に発振子とコンデンサ接続用のPAD有ります
• 突入電流対策：USB電源接続時に瞬間的に大きな電流が流れないようにするためのソフトスタート機能有ます

ESP32-S3-WROOM-1-N16R8の仕様

• ESP32-S3シリーズSoC内蔵
• Xtensa®デュアルコア32bit LX7マイクロプロセッサ（最大240 MHz）
• 384 KB ROM
• 512 KB SRAM/16 KB SRAM（RTC内）
• 16 MB Flash
• 8 MB PSRAM
• Wi-Fi：802.11 b/g/n（802.11n 最大150 Mbps）
• Bluetooth LE：Bluetooth 5、Bluetooth mesh（クラシック非対応）
• 動作電圧：3.0 ~ 3.6 V
• アンテナ：オンボードPCBアンテナ
• 動作温度：-40℃～+65°C
• ピン間隔：1.27 mmピッチ（ハーフピッチ）
• モジュールサイズ：18 mm x 25.5 mm x 2.8 mm

内容物

• 1 x 基板本体
  ピンヘッダ、ピンソケットは付属しませんので用途に合わせてご用意ください。

資料

• データシート（ESP32-S3）
• データシート（ESP32-S3-WROOM-1）
• メーカー ドキュメントページ
• ESP-WROOM-32のセットアップについて
• ESPr Developer 32を使ってみましょう！
• 回路図（PDF）
• 基板外形図（PDF）


Arduino IDEで開発する手順

Arduino IDEのメニューからファイル > 基本設定を選び、追加のボードマネージャのURLに次のURLを追加してください。

https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

Arduino IDEのメニューからツール > ボード > ボードマネージャを選び、次のボードをインストールしてください。

esp32 by Espressif Systems

Arduino IDEのメニューからツール > ボード > ESP32S3 Dev Moduleを選んでください。またオプションを次のように選んでください。

USB CDC on Boot > Enable
Flash Mode > QIO 80MHz
Flash Size > 16MB (128Mb)
PSRAM > OPI PSRAM
Partition Scheme > 16M Flash (3MB APP/9MB FATFS)
USB Mode > USB-OTG (TinyUSB)

商品コード: SSCI-085144
