超薄型リチウムイオン電池モジュール 3.3 V / 3.8 V出力 24 mAh--販売終了
送料区分: 200
販売終了
商品コード: SSCI-085762
発売日: 2023-07-11
短いURL: ssci.to/8576
本製品はEC382704P-CのEOLのため、在庫限りで販売終了です。後継品はこちら。

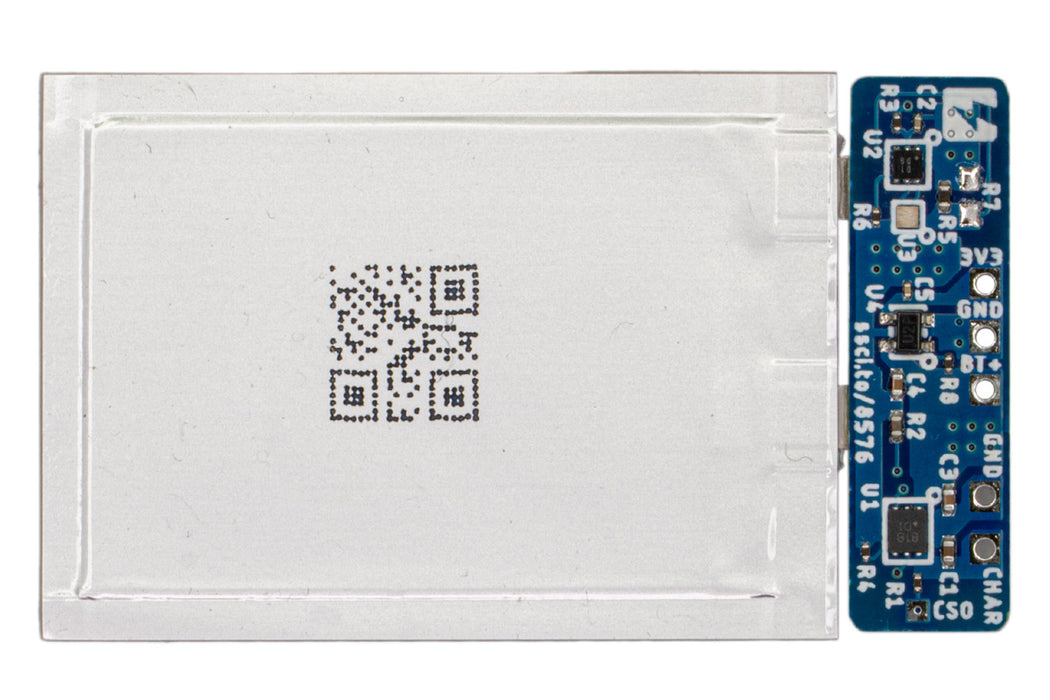

日本ガイシの超小型薄型二次電池「EnerCera® Pouch」（エナセラパウチ）を搭載し、充電回路と保護回路が組み込まれており、3.3 V 出力と電池からの直接出力（3.8 V）が可能な電池モジュールです。保護回路により過充電、過放電、過電流および短絡状態から電池を保護します。電池の厚みは0.45 mmです。
※※ご注意※※
この商品に搭載されている電池は実験・評価向けの電池です。量産を予定されている場合、日本ガイシまたは日本ガイシの代理店にご相談ください。
容量24 mAhのリチウムイオン電池セルEC382704P-Cを搭載しています。動作電圧は4.2 V～3.0 V、放電ピーク電流は280 mAです（0.1秒間放電時の電圧低下が0.5 V以内（25℃））。
CHARGEに4.5 V～6 Vを入力するとリチウムイオン電池セルの充電ができます。充電電流は12 mAで約2時間でフル充電できます。
BT+ピンはリチウムイオン電池セルのプラス端子から直接電流を供給します。保護回路により放電電流は320 mAに制限されます。
3V3ピンからは3.3 V、最大200 mAの電流を供給します。
過放電・過充電また放電過電流・短絡などを検出した場合、出力が停止します。出力が停止した状態を解除するにはCHARGEピンに5Vを入れるか基板裏面のRELEASEパッドをショートしてください。また、出荷時に保護回路によりリチウムイオン電池セルの出力が停止してい場合があります。この場合もCHARGEピンに5Vを入れるか基板裏面のRELEASEパッドをショートしてください。
仕様
- 日本ガイシ「EnerCera® Pouch」（エナセラパウチ）EC382704P-C搭載
- トレックス・セミコンダクターXC6808搭載
- トレックス・セミコンダクターXC6215搭載
- 日清紡マイクロデバイスR5480K搭載
- 動作電圧：4.2 V～3.0 V
- 公称容量：24 mAh
- 充電入力電圧：4.5 V～6 V
- 充電電流：12 mA
- 3.3V出力：最大200 mA
- 過放電検出電圧：2.8 V
- 過充電検出電圧：4.285 V
- 放電過電流検出：320 mA
- 充電過電流検出：200 mA
- 短絡検出：5 A
- 無負荷時消費電流：約4.9 uA
- スタンバイ時消費電流：約0.1 uA
- 厚さ（電池）：0.45mm
リチウムイオン電池の取り扱い
ご存じのようにリチウムイオン電池の取り扱いを間違えると、とてもとても危険です。簡単に発火、爆発します。保護回路を搭載してはいますが、完全ではありません。充電中にその場を離れないでください。過電流を流すと、発火します。端子の短絡に気をつけてください。金属類といっしょに保管、運搬しないでください。放電下限電圧以下に放電してしまうと壊れます。放電下限電圧以下に放電してしまった電池は、見た目に変化が無くても充電してはいけません。保管状態でも自然放電があります。そのため、少し充電してから保管してください。ただし、満充電してから使わずに保管すると、電池の劣化を早めます。長期間使用しない場合は、冷暗所に保管の上、数カ月に1度くらい50%程度まで充電してください。電池の外装は傷つきやすいので、尖った物を触れさせないでください。
この商品によって起きることについては、当社は責任を持ちません。この電池は、エネルギー密度が400 Wh/ℓ以下であるため、電気用品安全法の規制対象ではありません（施行令別表第2第12項を参照）。
配送について
こちらの商品については、航空便へ搭載が出来ないため陸送および船便での配送となる場合があります。通常より一週間程度遅れる場合がございます。あらかじめご了承ください。
