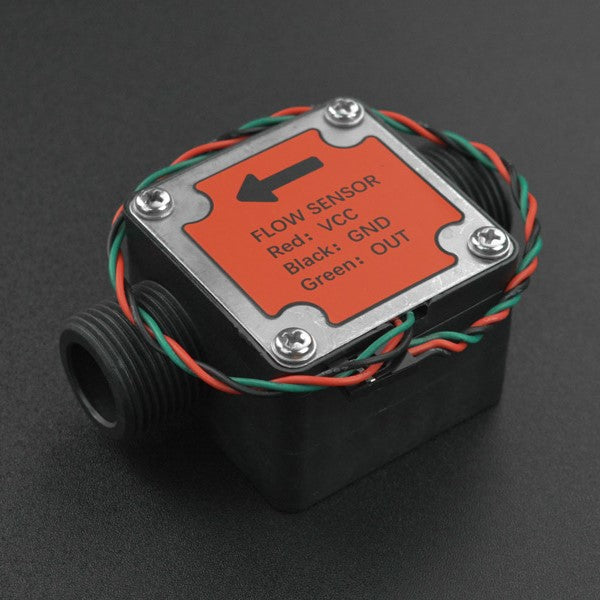

Gravity: 液体流量センサー （G3/4）

フレミング右手の法則を用いた流量センサです。接続口にはOリングとシリコンシーラントを施しており、高い防水気密性を有しています。また電磁干渉や振動に関して高い耐性を持っているため、長期使用における信頼性があります。Arduino Unoに代表されるマイコンで使用できます。水、軽油、油、牛乳、はちみつ等の不純物が無い液体誘電体の流量を検出できます。壁に取り付けてラベルが見える方向に取り付けてください。

特徴

• Gravityインターフェース対応
• 幅広い動作電圧：3.5 ~ 24 V
• 高濃度、低粘度の液体にも対応
• RoHS認証取得

仕様

• 動作電圧 V_CC：3.5 ~ 24 V_DC
• 動作電流：10 mA以下 @V_CC = 5 V_DC
• 出力：オープンコレクタ、パルスシグナル
• パイプ直径：G3/4（水道管用並行ネジ）
• 耐圧：1.2 MPa以下
• 絶縁抵抗：100 MΩ以上
• 流量レンジ：30~1200 L/H
• 誤差：±1 %（5~600 L/H）
• 出力パルス
  • High：4.7 V以上@V_CC = 5 V_DC
  • Low：0.5 V以下@ V_CC = 5 V_DC
  • デューティー比：50％±10％
  • 1 L = 75パルス（1パルス ≒ 13 mL）
• 動作環境
  • 温度：80℃以下
  • 湿度：35 ~ 90%RH
• 保存環境
  • 温度：-25 ~ 80℃
  • 湿度：25 ~ 95%RH
• 寸法：80 x 47 x 37 mm

内容物

• 1 x Gravity: 液体流量センサー （G3/4）

資料

• WiKi

製造元の販売価格：19.9ドル
製造元販売ページ：https://www.dfrobot.com/product-2609.html

商品コード: DFROBOT-SEN0551
