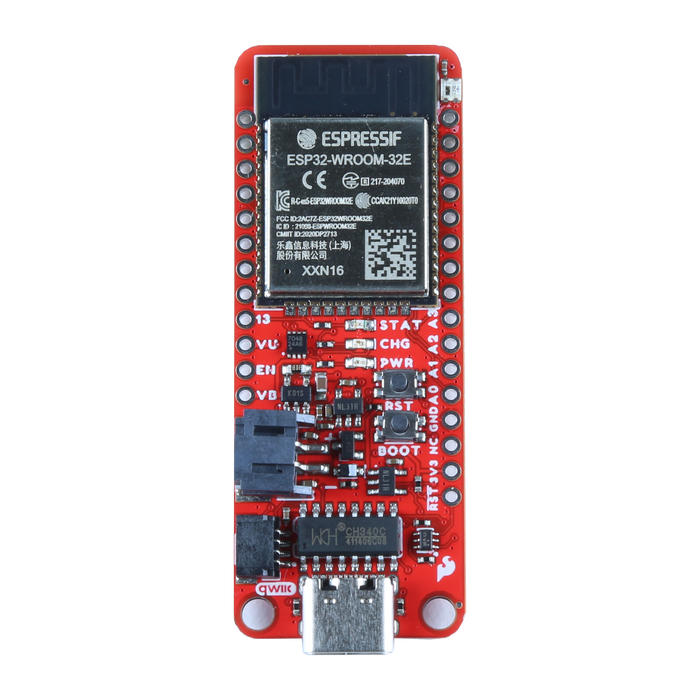

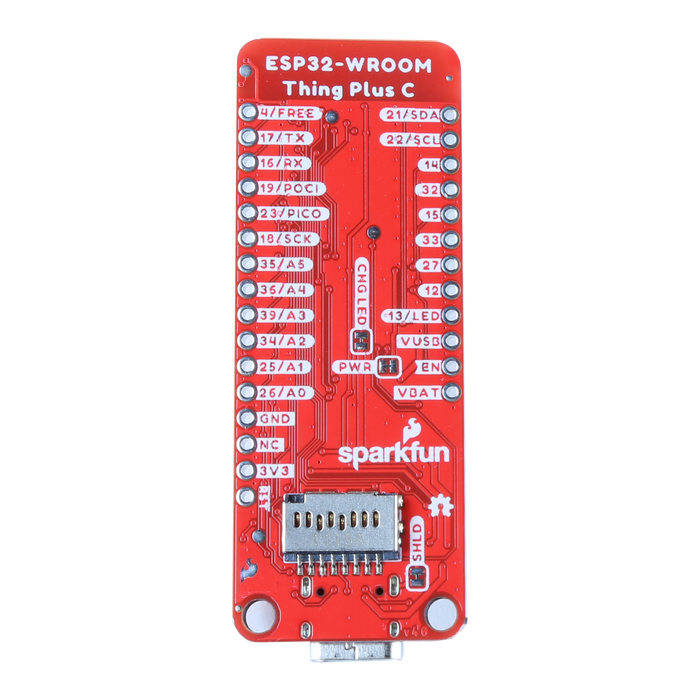

SparkFun Thing Plus - ESP32 WROOM（USB-C）
送料区分: 200
商品コード: SFE-WRL-20168
発売日: 2022-11-29
在庫数: 7
短いURL: ssci.to/8628
ESP32 Thing Plusの新しいバージョンです。
Espressif Systems社のESP32 WROOMモジュールを搭載し、強力なWiFiとBluetooth MCUを備えた開発プラットフォームです。モジュールの中核をなすのは、拡張性と適応力に富むESP32-D0WDQ6 チップです。Featherボード互換で、Qwiicシステムの利用によりハンダ付けやケーブル不要で接続できます。
本製品は、前バージョンにいくつかの改良を加えています。標準のThing Plus フォームファクターに、マイクロSD カードスロットを搭載、USB-Cコネクタにアップグレードされ、RGB ステータスLED とバッテリー残量ゲージを統合、そしてボードとQwiicコネクタに700 mAの電流を供給する二つの電圧レギュレーターを装備しました。また、前バージョンとは異なり、CH340C シリアル - UART ブリッジが使用されていることにご注意ください。
静電容量式タッチセンサ、ホール（磁気）センサ、SDカードインターフェース、イーサネット、高速SPI、UART、I2S、 I2Cなど豊富な周辺機器を統合し、16 MBのフラッシュメモリ、 520 KBのSRAM、デュアルモードBluetooth機能を備えた統合型802.11 b/g/n Wi-FiトランシーバーおよびLiPoバッテリー用JSTコネクタを搭載しています。
Qwiicシステムとは
Qwiicシステムはプロトタイピングを迅速かつ簡単に行える、I2Cのセンサやアクチュエータ、シールド、ケーブルのエコシステムです。
また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため小さく収まり、かつ分極化しているため接続を誤ることもありません。
特徴
ESP32-WROOMモジュール
- 多機能GPIO 21本
- 最大13本の12 bit ADCチャンネル
- 最大2本のDACチャンネル
- 最大16本の PWM出力
- 最大8本の 静電容量式タッチピン
- 最大3本の SPIバス（Arduino IDEのデフォルト設定では1本）
- I2S オーディオ出力
- 最大2本の I2Cバス（Arduino IDEのデフォルト設定では1本）
- 最大2本のUART（Arduino IDEのデフォルト設定では2本、1本のUARTはブートロード/デバッグ用）
Thing Plus /Featherフォームファクタ
- 寸法：64.77 x 22.86 mm
- 四つの取付穴：
- 4-40 ネジ穴
- 28 PTHピン
- USB-C コネクタ
- 2ピンJST コネクタ LiPoバッテリー（別売）用
- 4ピンJST Qwiicコネクタ
- SD カードスロット
- MAX17048 バッテリー残量ゲージ
- LED
- PWR - 赤（電源LED）
- CHG - 黄（バッテリ充電インディケータ）
- STAT - 青（ステータスLED）
- WS2812 RGB LED
- ボタン
- BOOT
- RST
ESP32-WROOM 一般的特徴
- 動作電圧： 2.3 ～3.6 V
- ディープスリープ電流2.5 µA
- 平均動作電流 80 mA
- 動作温度： -40 ～ 85 °C
- Xtensa シングルコア 32 bit LX6 マイクロプロセッサ（最大240 MHz）
- ROM 448 kB、SRAM 520 kB
- 内蔵SPIフラッシュストレージ 16 MB
- 統合型802.11b/g/n WiFi 2.4GHz トランシーバ搭載
- 統合デュアルモードBluetooth搭載（クラッシック、BLE）
- ハードウェアアクセラレータ暗号化（AES、SHA2、ECC、RSA-4096）
資料
部品データシート
製造元の販売価格：24.95ドル（税別）
製造元の販売ページ：https://www.sparkfun.com/...
