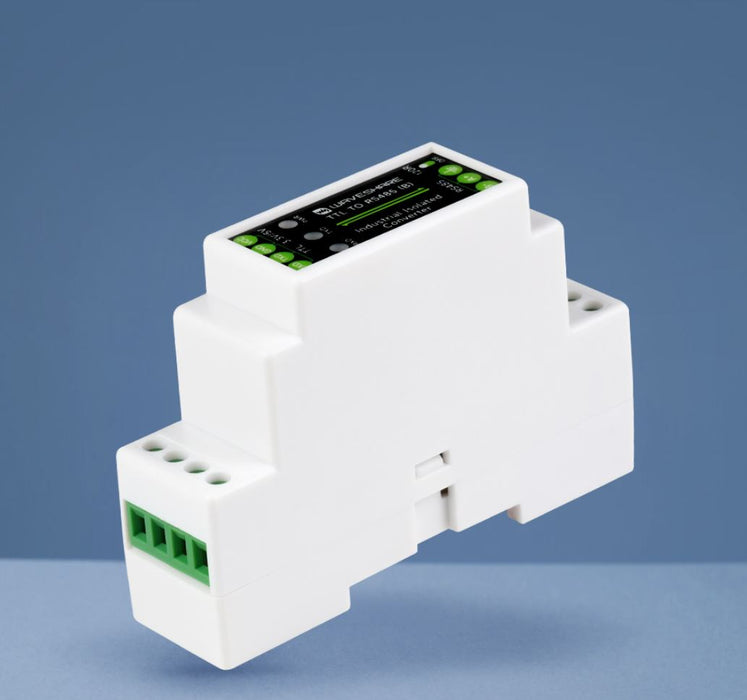

TTL TO RS485 (B)

産業・農業・IoT用途向に設計されたコンパクトな絶縁型シリアル（TTLレベル）－RS485変換器です。DINレールにマウントできます。RS485側は各種保護素子（自己復旧ヒューズと保護ダイオード、TVS（過渡電圧保護）ダイオード）により雷サージや過渡スパイク電圧等から効果的に保護されています。

特徴

• 半二重TTLレベル信号をRS485信号に変換できます
  • 安定的に通信できる通信速度は300～115200 bpsです
• 絶縁型電源回路内蔵によりRS485側電源は不要
• オンボードの120 Ω終端抵抗：スイッチで有効／無効を切替可能
• 各種保護素子（自己復旧ヒューズと保護ダイオード、TVS（過渡電圧保護）ダイオード）により雷サージや過渡スパイク電圧等から効果的に保護

仕様

• 電源入力：6～36 V
• 推奨通信速度：300～115200 bps
• TTLレベルシリアル・電源コネクタ：スクリューターミナル
• TTLレベル側信号：TxD、RxD、GND
• RS485コネクタ：スクリューターミナル
• RS485側信号：A（A+）、 B（B-）、SG
• 外形寸法：23.3 x 91.6 x 58.7 mm

資料

• Wiki

製造元希望小売価格：9.99ドル（税別）
製造元の販売ページ：https://www.waveshare.com/...

商品コード: WAVESHARE-23778
