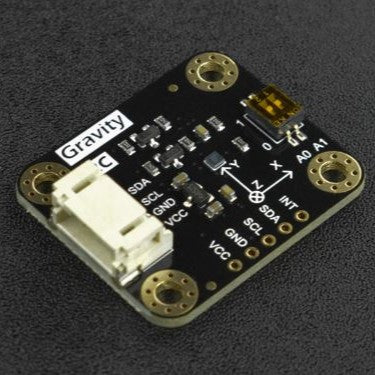

Gravity - BMM150搭載 3軸地磁気センサ

ボッシュのコンパス用低消費電力・低ノイズ3軸地磁気センサであるBMM150を採用したGravityセンサモジュールです。測定レンジはX軸とY軸が±1300 μT、Z軸が±2500 μTです。I²Cアドレスは設定用に2 bitのDIPスイッチを搭載しており、ハンダ付けなしで4つのアドレスから選択可能です。

仕様

• 電源：3.3 ～5 V
• 低消費電力：170 μA（プルアップ抵抗等を除く、ローパワー・モード時）
• 通信方式：I²C
• I²Cアドレス：0x10～0x13の範囲でDIPスイッチにより選択可能
• Gravity 4Pポスト：I²C、電源、GND
• 5ピンヘッダ（未実装）：I²C、プログラム可能なINTピン、電源、GND
• センサ：BMM150
  • 分解能：0.3 μT
  • オフセット：±40 μT／±2 μT（ソフトウェアによる補正後）
  • 非直線性：1 %未満
  • 測定レンジ：±1300 μT（X軸・Y軸）・±2500 μT（Z軸）
  • 低ノイズ：0.3～1.4 μT
  • 起動時間：約3 mS
• 動作温度：-40～85℃
• 基板寸法：32 x 27 mm

内容物

• 1 x Gravity - BMM150 3軸地磁気センサ
• 1 x Gravity 4Pコネクタ
• 1 x ピンヘッダー（1列5ピン）

資料

• ドキュメント
• BMM150データシート

製造元希望小売価格：8.90ドル（税別）
製造元の販売ページ：https://www.dfrobot.com/...

商品コード: DFROBOT-SEN0529
