SFE-SEN-21274
SKU 8881

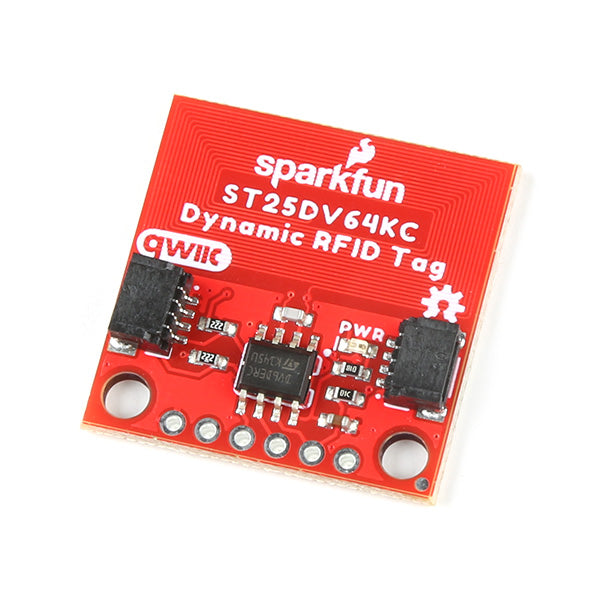

Qwiic - ダイナミックNFC/RFID タグ

送料区分: 200

商品コード: SFE-SEN-21274

発売日: 2023-03-16

在庫数: 12

短いURL: ssci.to/8881

¥1,691 （税込）
¥1,691 - ¥1,691
¥1,691

STMicroelectronics社のST25DV64KCを搭載したNFC / RFIDタグICです。 I2Cおよび電波（RF) でアクセスできる64 kbit（8 kbyte）EEPROM メモリを内蔵、 ISO/IEC 15693またはNFCフォーラムType 5 準拠です。タグの電源断/未接続時でもタグのメモリは読み書き可能です。

本製品は、ユーザがデータを読み書きできる64 kbit EEPROMを内蔵し、RFフィールドの変化、RFアクティビティ、I2C書き込み、I2C上で切り替えるRFスイッチなどのイベントを通知する外部割込みとして機能する汎用出力を備えています。IC電源電圧は1.8 ～5.5 Vで、Qwiiic回路では3.3 Vで動作します。また、十分な強度を持ったRFフィールドから μW クラスの電力を取り出せるエナジーハーベスティング（環境発電）ピンを搭載しています。

タグにI2C接続されたデバイス（タグメールボックス）とRFデバイス（リーダーやスマートフォンなど）の間で256 byteのバッファ内容を送信する高速転送モードをサポートしています。これにより、タグにデータを保存しておけば、タグの電源が落ちていても、データをRF読み取り範囲内に入れるだけで、RFデバイスで読み取ることができます。このデータは64 bit値でパスワード保護することができます。

Arudinoライブラリでは、ユーザメモリの読み書き、読み書き許可制御、領域サイズ変更、パスワード制御の適用などあらゆるメソッドが提供されます。また、ご使用のスマートフォンで利用できるNDEF (NFC Forum Data Exchange Format)）、URI、WiFi、Text レコードを読み書きできる追加メソッドも含まれています。Apple App Store/Google Playで入手できるST社の NFC Tapアプリでテストされました。Androidユーザーには、wakdev's NFC Toolsもおすすめできます。

Qwiicシステム

Qwiicシステムには、I2Cのセンサ、アクチュエーター、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。

特徴
ST25DV64KC:

  • 非接触インターフェース
    • ISO/IEC 15693準拠
    • NFC Forum Type 5 タグ認定
    • ISO/IEC 15693 モジュレーション、コーディング、サブキャリアモード、データレートすべてに対応
    • カスタム高速リードアクセス：最大53 kbit/s
  • メモリ
    • 64 kbit（8 kbyte）EEPROM
    • I2Cインターフェースアクセスバイト
    • 4 byteのRF インターフェースアクセスブロック
    • 書き込み時間：
      • I2C：1～16 byteあたり 5 ms（標準）
      • RF：1ブロックあたり 5 ms（標準）
      • データ保持：40年
      • 書き込みサイクル耐久：40万 ～ 100 万（温度による）
  • データ保護
    • ユーザメモリ：1～4領域を設定可能、読み込み/書き込み保護可能（RFで64 bitパスワード x 3 、 I2Cで64 bitパスワード x 1）
    • システム設定：: 書き込み保護（RFで64 bitパスワード x 1、 I2Cで64 bitパスワード x 1）
  • 汎用出力 (GPO) ピン
    • 複数のRF/ I2Cイベントに割込みピン設定可
  • エナジーハーベスティング
  • 電源電圧：最小1.8 V 最大 5.5 V
    • 注： Qwiic バスの動作電圧は最大3.3 V
  • I2Cアドレス：
  • ユーザメモリ：0x53
  • システムメモリ：0x57
  • RF スイッチオフ： 0x51
  • RF スイッチオン： 0x55

Arduino Library:

  • I2C経由でEEPROMの読み書き
  • ユーザメモリ4領域のサイズ変更
  • 4領域に異なる保護レベルの適用
  • I2C パスワードの変更
  • NDEF (NFC Forum Data Exchange Format) レコードの読み書き:
    • URI
    • WiFi
    • Text

資料

製造元希望小売価格：9.95 ドル（税別）
製造元の販売ページ：https://www.sparkfun.com/products/...

商品コード: SFE-SEN-21274
