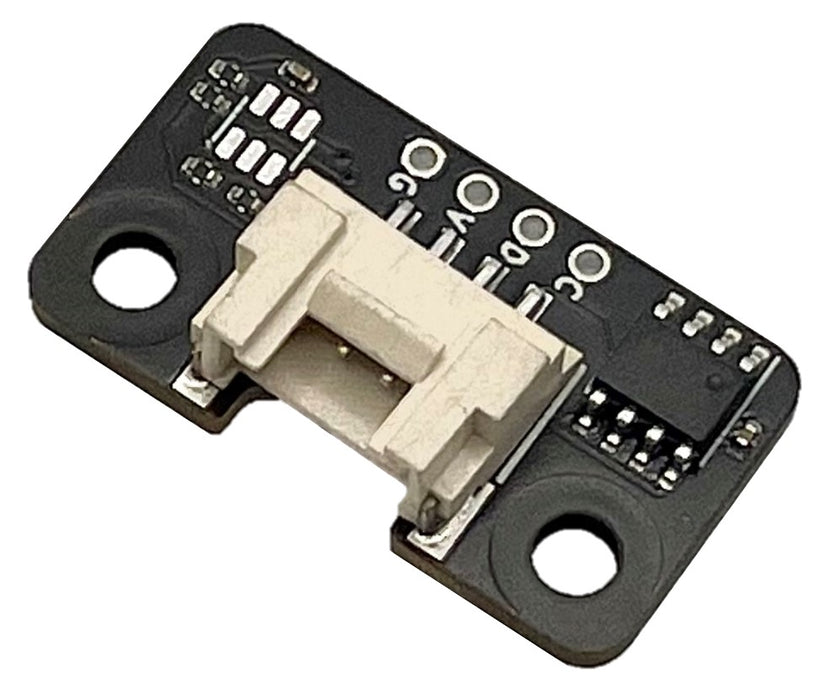

Grove対応 48bit MACアドレスモジュール (MACアドレス記載シール付)

I²C接続のMACアドレス書き込み済みEEPROM 24AA025E48 (Microchip社製)を実装したモジュールです。Grove互換コネクタを搭載しています。
Ethernet、Wi-Fi、Bluetooth等のネットワーク接続デバイスに一意の48bit MACアドレス(EUI-48)を割り当てることができます。
また、MACアドレスを記載したシールを同梱しています。

各部の名称

内容物
- 製品本体 ×1
- MACアドレス記載シール x1
※MACアドレス記載シールは以下のように基板の裏面に貼付できるサイズです。

仕様

• 搭載IC：Microchip 24AA025E48 (SOIC-8もしくはSOT-23のいずれかのICを搭載)
• メモリ容量：2 Kbits（内ユーザ書込み可能領域：1 Kbits）
• インターフェイス：Grove互換コネクタ、スルーホール (2.54mmピッチ)
• I²C最大動作周波数：400 kHz
• 設定可能I²Cアドレス：0x50～0x53 (ショートジャンパJP2, JP3により切替)
• デフォルトI²Cアドレス：0x50
• 電源電圧：1.7 V ～ 5.5 V
• 最大消費電流
• 読込み時：1 mA
• 書込み時：3 mA
• 待機時：1μA

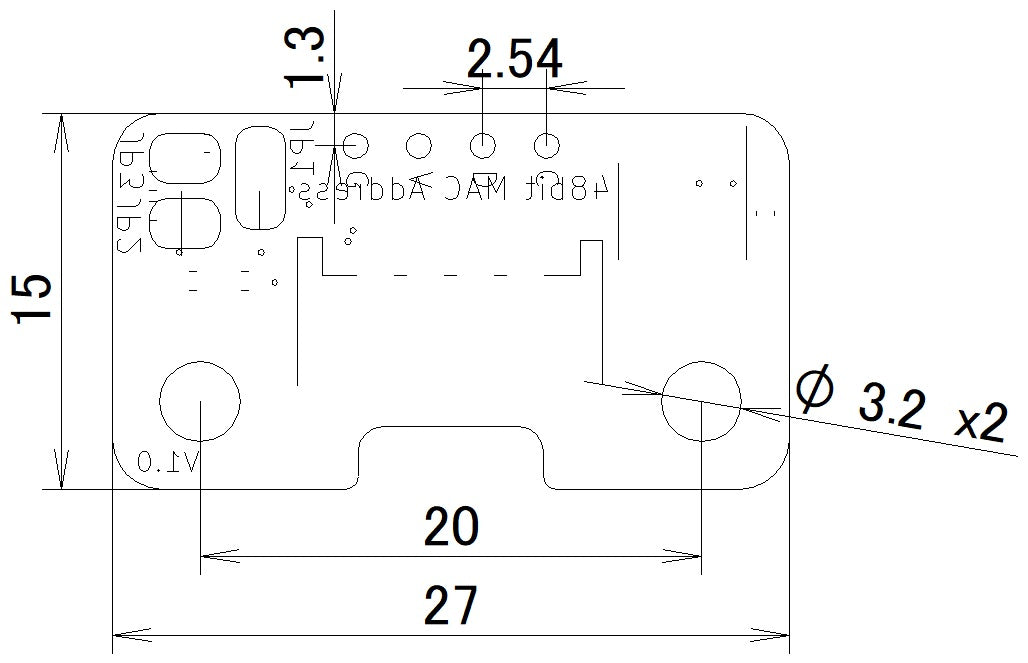

• 外形寸法：W27 x D15 x H7 mm

資料

• サポートページ
  外形寸法、3D CADデータ、サンプルプログラム等はサポートページより閲覧・ダウンロードいただけます。
• 回路図

こちらの商品はY2Kbさんからの受託販売商品です。輸送上の問題は当社が責任を負います。
技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: Y2KB-039
