SparkFun - AP3429A搭載 1.8V降圧レギュレータボード

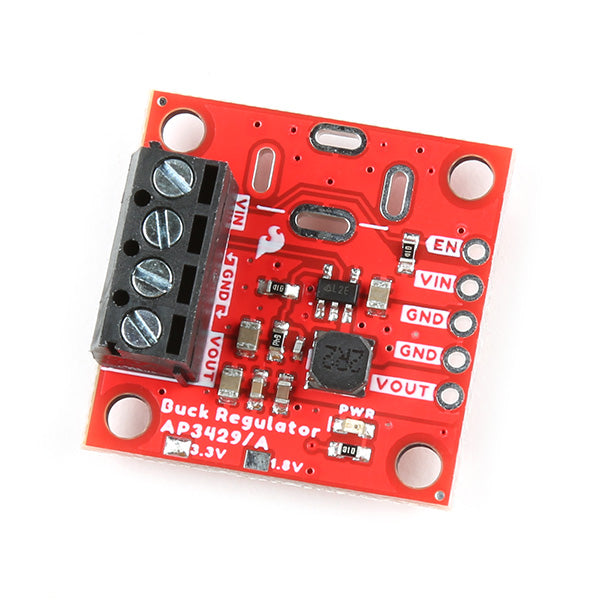

Diodes社のAP3429Aを搭載し、2.7 〜5.5 Vの入力電圧を1.8 Vに降圧するレギュレータボードです。3.3 Vに降圧するタイプはこちらです。

2.54 x 2.54 cmサイズの降圧レギュレータボードで、イネーブル（EN）制御ピンを備え、安定的に1.8 Vの出力を供給します。入出力電源は、一時的な接続にはスクリューターミナル、外部電源にはバレルジャックをハンダ付けするオプション、より永続的な設置用には5本のPTHピンが用意されています。また、電源出力が有効になると点灯する赤色の電源表示LED、SparkFun4-40シリーズ互換の取付穴四つが付いています。

仕様

降圧ボード：

• PCBレイアウト：2.54 x 2.54 cm
• 入出力オプション
  • 組立て済み4ピンスクリューターミナル
  • 5 x 2.54 mmピッチPTH（メッキスルーホール）ピン
  • 4 x DCバレルジャック（入力）用メッキスロット
• 電源接続
  • VIN - 入力（2.7〜5.5 V）
  • GND - 共通グラウンド
  • VOUT - 出力（安定化 1.8 V）
  • EN - イネーブル（プルアップで出力が有効）
• 電源LED インジケータ：赤
• ヒートシンク用 銅メッキパッド：1.27 x 1.52 cm

AP3429A：

• 出力電流：2 A（最大）
• 出力電圧：0.6 V～Vin
• 入力電圧：2.7 ～5.5 V
• シャットダウン電流：< 1 μA
• 無負荷時静止電流：90 μA
• スイッチング周波数 ：1 MHz
• 保護回路
  • 低電圧ロックアウト（UVLO)
  • 入力過電圧保護
  • 過電流保護
  • サーマルシャットダウン

資料

• 回路図
• Eagleファイル（ダウンロード）
• ボード寸法
• 接続ガイド
• データシート（AP3929A）
  • アプリケーションノート（AP3929A）
• 製造者製品ページ
  • 技術資料
  • Diode社テクニカルサポートページ
• GitHubハードウェアレポ

製造元希望小売価格：5.95ドル（税別）
製造元の販売ページ：https://www.sparkfun.com/products/...

商品コード: SFE-COM-21338
