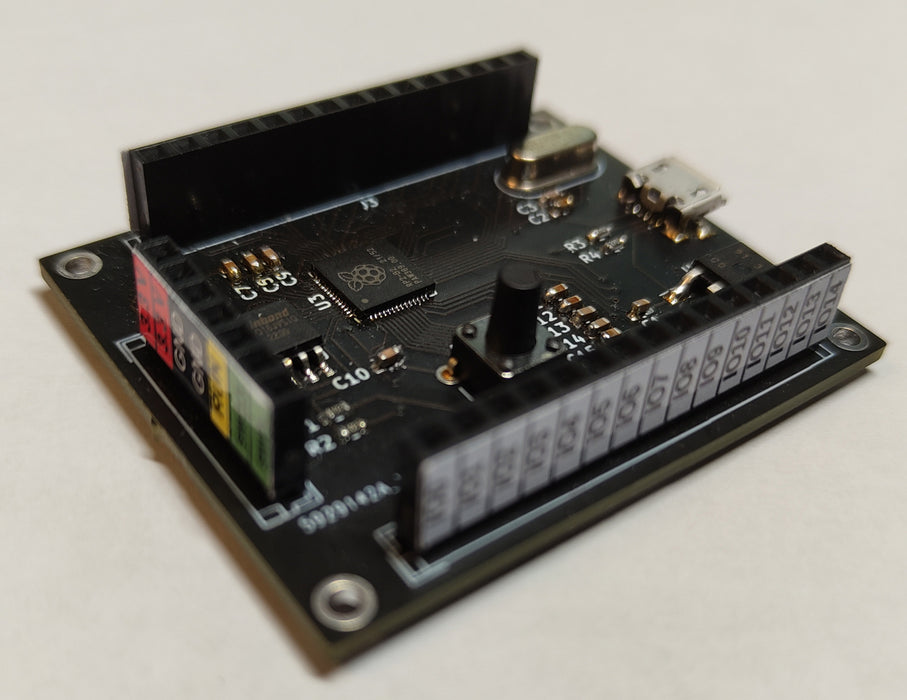

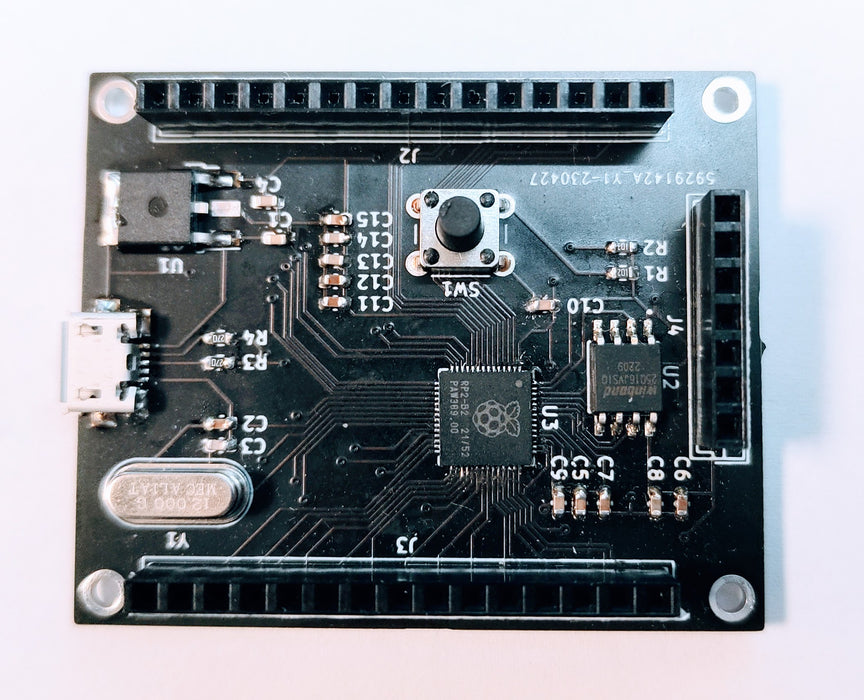

X pico board (RP2040)

RP2040チップを搭載したRaspberry Pi Picoの互換ボードです。Raspberry Pi Picoと同じようにArduino IDEやThonnyで開発できます。ピンソケットを備えているのでブレッドボードでの開発に最適です。またピンアサインをソケットに明示してあるので簡単に配線できます。

特徴

• RP2040マイコン搭載
• ピンソケット搭載
  • ピンソケットにはピンアサインが明記されており実簡単に配線できます
• Raspberry Pi Pico互換
  • GP23～GP25、GP29はRaspberry Pi Picoでは内部使用のため引き出されていませんが、本商品ではピンソケットに引き出されています
  • USBポートからの給電のみとなります（ピンソケットからの給電は出来ません）
  • 3.3Vレギュレータは1A対応品を使っています

仕様

• 搭載マイコン：RP2040
• マイコン動作電圧：3.3V
• ボード入力電圧：5V
• メモリ：W25Q16JVSSIQ (2M-byte)
• クロック周波数：最高133MHz（水晶発振子：12MHz）
• USBコネクタ: micro USB

ピン配置

回路図

内容物

• 1 x X pico board (RP2040)

資料ページ

• 資料ページ

こちらの商品は、Xian DIYさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: XIANDIY-005
