SKU 9141

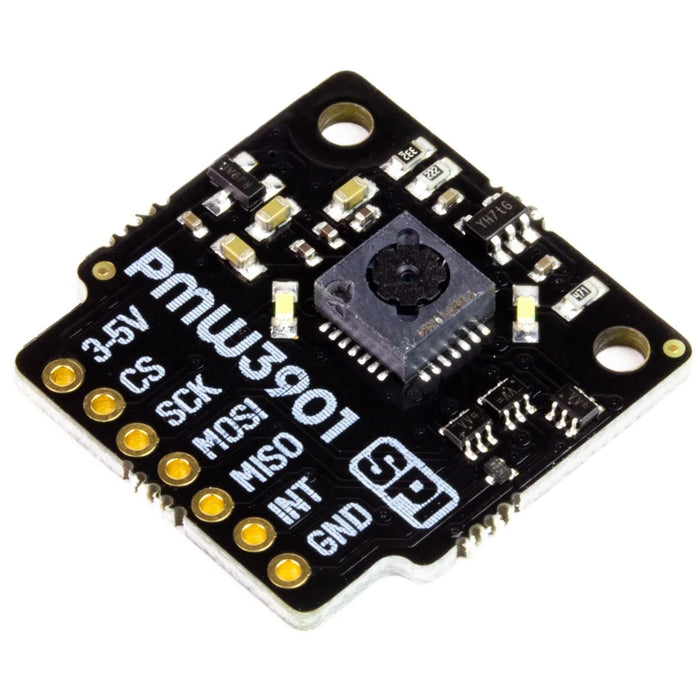

PMW3901オプティカルフローセンサモジュール

送料区分: 200

商品コード: PIMORONI-PIM453

発売日: 2023-08-24

在庫数: 4

短いURL: ssci.to/9141

¥4,312 (税込)
¥4,312 - ¥4,312
Current price ¥4,312

低解像度カメラと移動検知アルゴリズムを組み込んだPMW3901(SPI版)を使ったオプティカルフローセンサで、カメラ画像中の物体の移動方向・量を検知することが出来ます。X軸/Y軸の対地移動を検知することでドローンのドリフト検出・補正にも使えます。

特徴

  • PMW3901(SPI版)搭載
    • フレームレート:121 fps
    • 視野角:42°
    • 速度:7.4 rad/s
    • 距離:80 mm未満~無限遠
    • ホストとの接続方式:SPI接続
  • 標準消費電流:6 mA
  • 接続コネクタ:7ピンヘッダ(同梱)
  • 照明用の二つの白色LEDを搭載
  • 3.3 Vまたは5 V電源
  • 電源逆接続保護
  • コンパクトサイズ:24 x 24 x 5 mm

Raspberry Piとの接続例

基板シルク 信号方向 ラズパイ 接続先例
3-5V 3V3または5Vピン
CS BCM 7(SPI0_CE1_N)
SCK BCM 11(SPI0_SCLK)
MOSI BCM 10(SPI0_MOSI)
MISO BCM 9(SPI0_MISO)
INT BCM 19(GPIO19)
GND GNDピン

内容物

  • 1 x PMW3901オプティカルフローセンサモジュール 本体
  • 1 x 7ピンヘッダ

資料


製造元希望小売価格:17.25ポンド(税別)
製造元の販売ページ:https://shop.pimoroni.com/...

商品コード: PIMORONI-PIM453
