USB Type-C ピッチ変換基板（垂直タイプ）

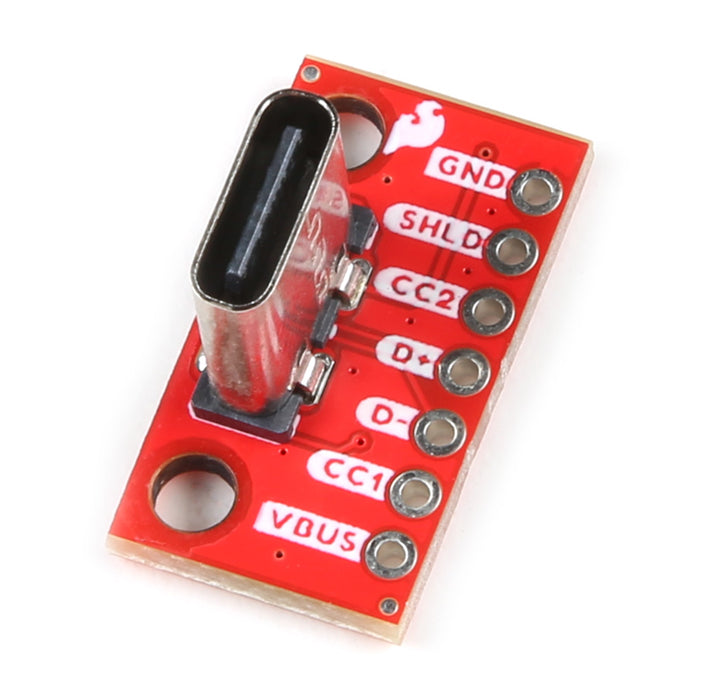

USB Type-CコネクタをICピッチ（2.54 mm間隔）に変換するブレークアウト基板です。基板に対して鉛直方向に実装された垂直型USB Type-Cコネクタから約2.54 mmピッチのピンに変換します。5 V・最大1.5 Aの電力を受電できますが、上流の給電側デバイスによっては最大3 Aまで受電できます。

※ 一般的な水平方向のUSBコネクタを使ったUSB Type C ピッチ変換基板もございます。

仕様

• 利用可能なUSBコネクタのピン：VBUS、GND、CC1、CC2、D+、D-、SHLD（シールド）
  • CC1・CC2ピン：基板ハンダ面に5.1 kΩプルダウン抵抗を実装済（+5 Vを受電する設定）
• ICピッチ側（コネクタ未実装・非同梱）：1列7ピン
• 外形寸法：20.32 x 11.43 x 11.70 mm
• 基板寸法：

• 重量：1.6 g

内容物

• 1 x USB Type-C ピッチ変換基板（垂直）
  ※ ピンヘッダは付属しません。

資料

• 回路図
• Eagleファイル（ダウンロード）
• データシート
• スペック
• GitHub

製造元希望小売価格：4.95ドル（税別）
製造元の販売ページ：https://www.sparkfun.com/...

商品コード: SFE-BOB-23055
