SKU 9330
WIZ505SR-RP-EVB
送料区分: 200
商品コード: WIZNET-WIZ505SR-RP-EVB
発売日: 2023-12-07
在庫数: 9
短いURL: ssci.to/9330
¥2,090
（税込）
¥2,090
-
¥2,090
Current price
¥2,090

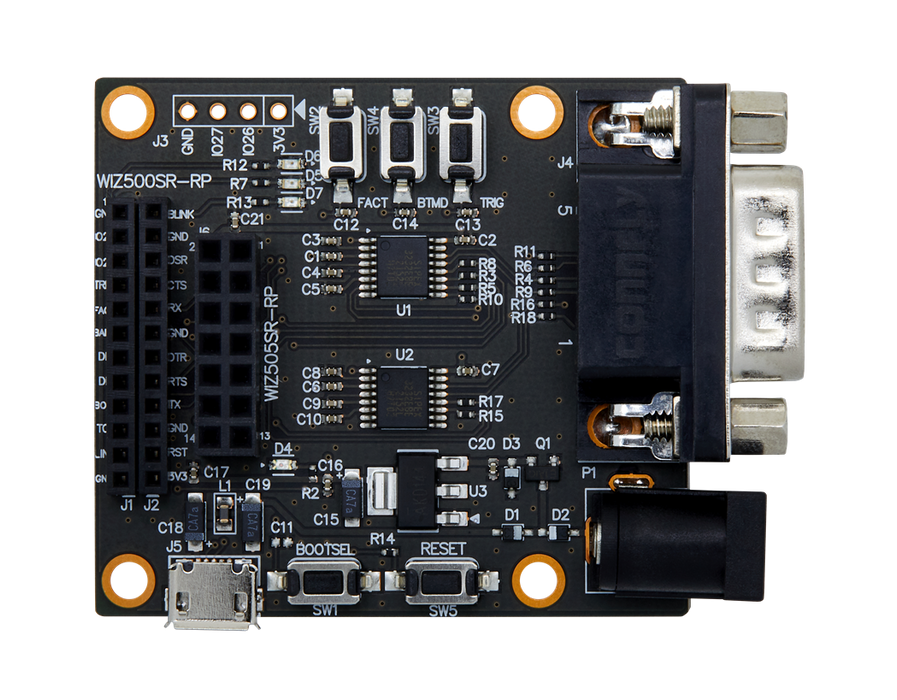

WIZ505SR-RPに取り付けて使用するRS232Cシリアル拡張ボードです。D-SUB9オスコネクタ、電源ジャック、マイクロUSBコネクタを搭載しています。
特徴
- WIZ505SR-RPをJ6ソケットに取り付けて使用
- シリアルIC：2 x SP3232
- 最大スピード 230 kbps
- シリアル信号（RS-232C）：TXD、RXD、RTS、CTS、DTR、DSR
- DSUB9オスコネクタ
- 電源ジャック
- マイクロUSBコネクタ
ピンソケット仕様
J1 1x12ピンソケット
| ピン番号 | 信号 | 説明 |
| 1 | GND | システムグラウンド |
| 2 | LINK STATUS | リンクステータスLED信号入力 |
| 3 | TCP STATUS | TCPステータスLED信号入力 |
| 4 | BOOTSEL | BOOTSEL信号出力 |
| 5 | USB DP | USB DP信号出力 |
| 6 | USB DM | USB DM信号出力 |
| 7 | BOOTMODE | BOOTMODE信号出力 |
| 8 | FACT RST | 工場初期化信号出力 |
| 9 | HW TRIG | HW TRIG信号出力 |
| 10 | IO26 | 予約ピン |
| 11 | IO27 | 予約ピン |
| 12 | GND | システムグラウンド |
J2 1x12ピンソケット
| ピン番号 | 信号 | 説明 |
| 1 | 3V3 | システム電源出力（3.3 V） |
| 2 | RESET | リセット信号出力 |
| 3 | GND | システムグラウンド |
| 4 | UART1_TX | 送信データ |
| 5 | UART1_RTS | Request To Send |
| 6 | UART1_DTR | Data Terminal Ready |
| 7 | GND | システムグラウンド |
| 8 | UART1_RX | 受信データ |
| 9 | UART1_CTS | Clear To Send |
| 10 | UART1_DSR | Data Set Ready |
| 11 | GND | システムグラウンド |
| 12 | BLINK | 動作LED信号入力 |
J6 2x7ピンソケット
| ピン番号 | 信号 | 説明 |
| 1 | RESET | リセット信号出力 |
| 2 | 3V3 | システム電源出力（3.3 V） |
| 3 | UART1_RX | 受信データ |
| 4 | 3V3 | システム電源出力（3.3 V） |
| 5 | UART1_CTS | Clear To Send |
| 6 | FACT RST | 工場初期化信号出力 |
| 7 | UART1_TX | 送信データ |
| 8 | HW TRIG | HW TRIG信号出力 |
| 9 | UART1_RTS | Request To Send |
| 10 | BOOTSEL | BOOTSEL信号出力 |
| 11 | GND | システムグラウンド |
| 12 | GND | システムグラウンド |
| 13 | USB DP | USB DP信号出力 |
| 14 | USB DM | USB DM信号出力 |
J4 DB9オスコネクタ
スイッチ仕様
| SW番号 | 信号 | ON時の説明 |
| SW1 | BOOTSEL | BOOTSELピン（J1-4）がローに |
| SW2 | FACT RST | FACT RST ピン（J1-8）がローに |
| SW3 | HW TRIG | HW TRIG ピン（J1-9）がローに |
| SW4 | BOOTMODE | BOOTMODEピン（J1-7）がローに |
| SW5 | RESET | RESET ピン（J2-2）がローに |
資料
製造元希望小売価格：9.95 ドル（税別）
製造元の販売ページ：https://eshop.wiznet.io/shop/...
商品コード: WIZNET-WIZ505SR-RP-EVB
