ESPr® Developer S3/32用 Conta™ベースシールド
送料区分: 200
商品コード: SSCI-093736
発売日: 2024-04-09
在庫数: 100+
短いURL: ssci.to/9373
¥1,980
（税込）
¥1,980
-
¥1,980
Current price
¥1,980
ESPr® Developer 32とESPr® Developer S3 Type-CなどでConta™モジュールを使うためのベースボードです。I2C、SPI、デジタル入出力、アナログ出力のContaモジュールに対応しています。

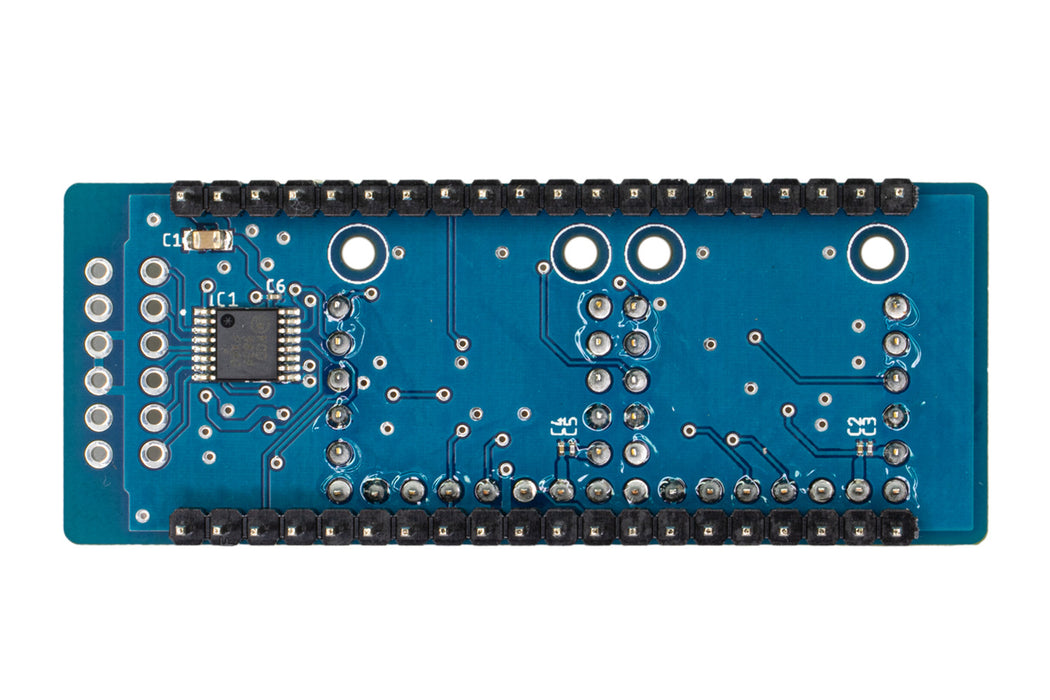

アナログ出力のContaモジュールに対応するためにA/DコンバータIC（NCD9830）を搭載しています。NCD9830は8chのA/Dコンバータで、Contaモジュールで使わない残り6chは2.54mmピッチの端子に出してあります。ESP32/S3とはI2Cでつながっていて、アドレス0x48でアクセスできます。
本製品は「Conta™シリーズ」の規格に則った製品です。Conta™シリーズの全製品カタログも合わせてご覧ください。
ピン配置表

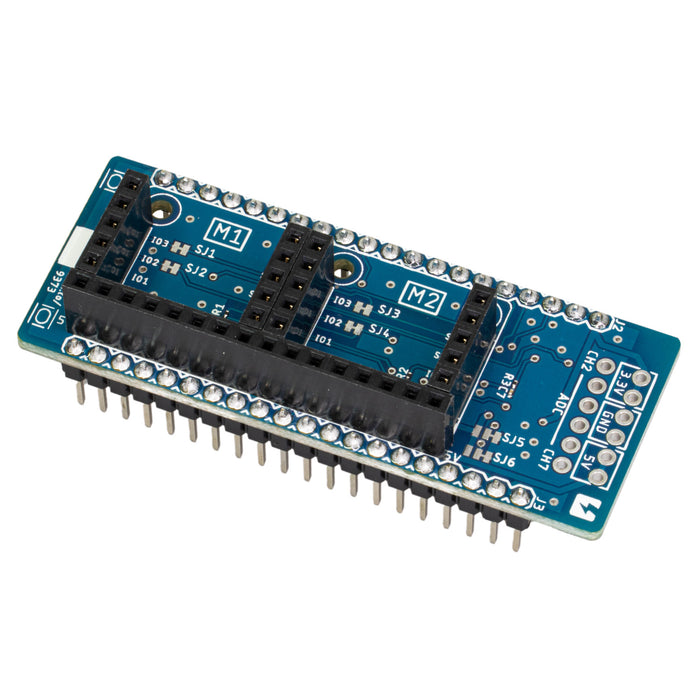

表中のConta U1が基板上のM1、U2がM2です。
対応ボード
- ESPr® Developer 32
- ESPr® Developer 32 Type-C
- ESPr® Developer S3 Type-C
- ESPr® Developer S3 Type-C (USBシリアル変換ICなし)
