SKU 9719

Qwiic / Stemma QT ピッチ変換基板

送料区分: 200

商品コード: ADA-5961

発売日: 2024-07-04

在庫数: 9

短いURL: ssci.to/9719

¥468 (税込)
¥468 - ¥468
Current price ¥468

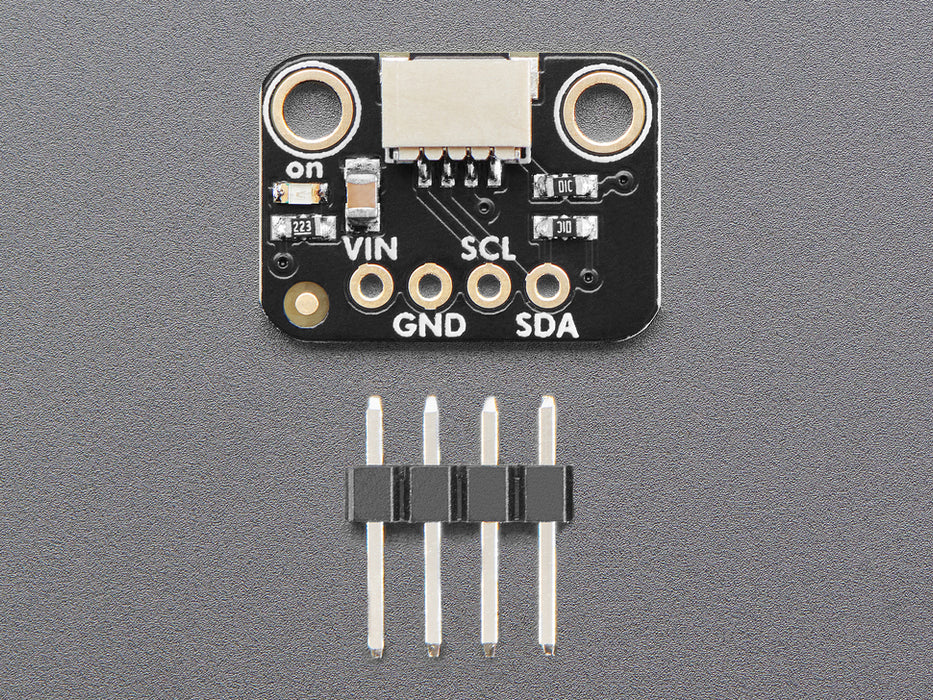

ブレッドボードとSTEMMA QT/Qwiic デバイスを簡単に繋げることができるようにするブレイクアウトボードです。

片側は、JST SH互換コネクタで、STEMMA QT/Qwiic に差し込んで使用することができます。もう片側は、2.54 mm 間隔で四つのパッドが引き出され、必要に応じてピンヘッダやワイヤーをハンダ付けすることができます。

その間には、I2C通信のSDA/SCLとプラス側電源ピンへの二つの10 Kプルアップ抵抗と、電源ピンとグラウンドが適切に配置されているかどうかを知らせる緑色LEDが搭載されています。

Feather、Metro、QT Pyのような「I2Cコントローラ」にも、OLEDやGPIOの拡張機のような「I2デバイス」にも使用することができます。信号はスルーするだけなので、3 Vまたは5 Vの電源やロジックで使用することができます。

LEDとプルアップ抵抗は、不要であればPCB裏側のジャンパを切断することで無効にできます。

資料


製造元希望小売価格:1.95ドル
製造元の販売ページ:https://www.adafruit.com/...

商品コード: ADA-5961
