CB-7800

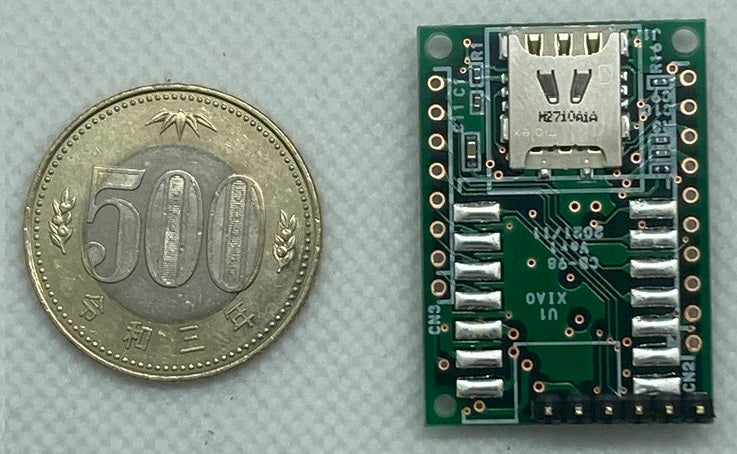

CB7800ボードは、Sierra WirelessのHL7800を搭載した、25mm x 35mmの業界最小の通信ボードです。
HL7800のLTE通信制御は、6ピンのコネクタ（CN1）を通じて実現可能です。本ボードは、タブレイン製の3GIMや4GIMとサイズおよび6ピンのピン互換があり、本サイトで販売されている『DENSUKE（伝助） for 3GIM v2.0』に搭載可能です。
給電は、ボードの左右のコネクタ（CN3-1ピン）からの5V給電を使用し、内蔵のレギュレータによってHL7800用の4V電源を生成します。（6ピンから3.7V～4Vの給電も可能ですが、この場合、部品の取り外しの改造が必要です。）
なお、本製品はハードウェア製品ですので、HL7800を使用したLTE通信の設定には、HL7800のATコマンド仕様書を参照してください。（付属のUSBメモリには、ATコマンドの使用例を紹介しています。）

特徴

• HL7800搭載
• I/F：6ピンコネクタ　CN1（起動、シリアル通信、電源）
• 給電
  　　① CN3-1ピンからの５V給電
  　　② CN1-5ピン給電（推奨：3.7V～４V）
• nanoSIM対応
  　（SIMは、別途準備品）

仕様

• LTE通信　Cat-M１対応
• 制御：外部MPU
• 電源：5 V　又は　3.7 V～4 V
• サイズ：25 x 35 mm
• 技術基準適合認定番号：D180057003
  工事設計認証番号：003-180099
• 技適より、付属のLTEアンテナを使用し国内使用に限る

内容物

• CB7800ボード
• LTEアンテナ
• USBメモリ（各種資料用）

資料

• HL7800通信ボード取説（CB-7800ボード）
• CB7800　寸法図
• HL7800 仕様書
• HL7800 ATコマンド仕様書

こちらの商品は、ミューテックさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: UTEC-013
