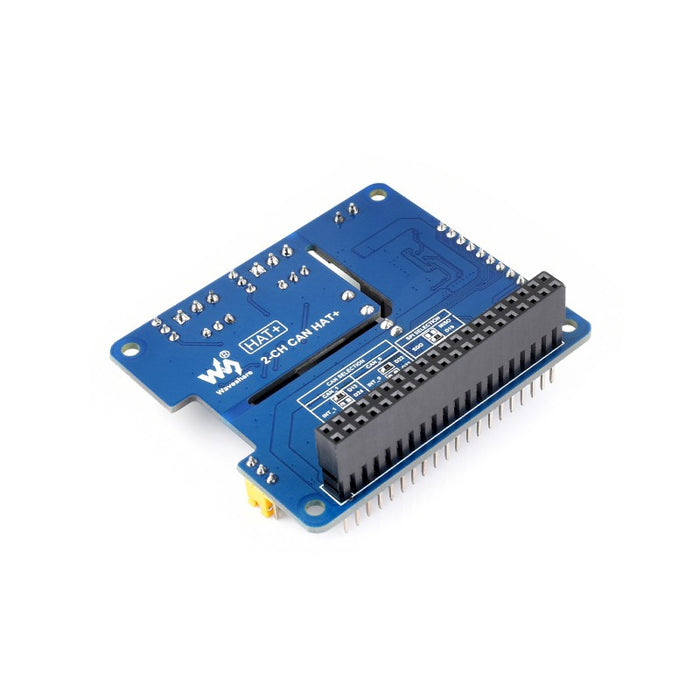

Raspberry Pi用 2ch絶縁CAN HAT+

送料区分: 200

商品コード: WAVESHARE-27338

発売日: 2024-08-01

在庫数: 11

短いURL: ssci.to/9777

¥4,510 （税込）

¥4,510 - ¥4,510

¥4,510

Raspberry Pi用の2チャンネル絶縁CAN-BUS拡張HAT+です。複数CANチャンネル拡張ができるスタッカブル設計で、複数の保護回路が内蔵されています。7~36 Vの幅広い電圧入力に対応し、産業用アプリケーションに適しています。

特徴

Raspberry Pi 標準40ピン GPIO拡張ピンで、Raspberry Piシリーズ/Jetson Nanoに対応
MCP2515 / SN65HVD230採用で2チャンネルCAN通信が可能
一体化された電源絶縁搭載により絶縁された安定電圧を提供、絶縁端子用の電源が不要
デジタルアイソレータ搭載で、通信が安定/安全化し、耐妨害性が向上
外部電源入力端子を搭載、電圧7～36 Vの入力でRaspberry PIとHATを同時給電可能
TVS （過渡電圧保護）ダイオードSM24CANB搭載により、ESD、過渡ピーク電圧保護
電圧変換回路搭載により、動作電圧を3.3 / 5 Vからジャンパで選択可能
終端抵抗120 Ωを搭載し、ジャンパにより設定可能
他の制御ホストボードとの接続用にSPIとI²C制御ピンを引き出し済み
オンライン開発リソースとマニュアル（Python/Cによるサンプル）

仕様

CAN コントローラ	MCP2515
CAN レシーバー	SN65HVD230
制御バス	SPI
電源入力方法	外部電源端子またはRaspberry Pi GPIO
端子入力電圧	DC 7～36 V
動作電圧	5 V
論理電圧レベル	3.3 / 5 V
寸法	65.0 × 56.5 mm

端子

Raspberry Piシリーズ対応

2チャンネルCAN対応

スタッカブル

絶縁回路

ジャンパ

ピン配置図

外形寸法

内容物

❶ 1 x 2-CH CAN HAT+
❷ 1 x ネジパック

資料

Wiki

製造元希望小売価格：24.99ドル（税別）
製造元の販売ページ：https://www.waveshare.com/...
