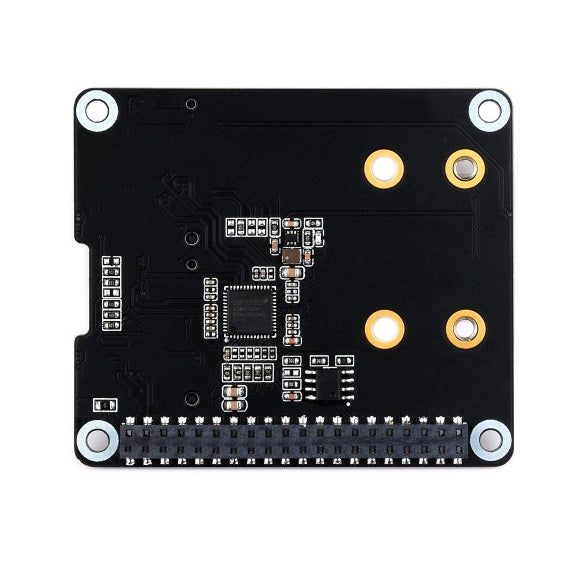

Raspberry Pi 5用 2ch M.2 SSD HAT+

M.2のSSDを二つ実装できるRaspberry Pi 5用のPCIe拡張ボードです。横幅が短い2230または2242サイズのNVMe SSDに対応します。SSDの電源状態をI²C経由で監視する回路を搭載し、またRaspberry PiのHAT+に準拠しています。

特徴

• Raspberry Pi 5のPCIe 2.0コネクタとFFCケーブルで接続するので高速ランダムアクセスが可能です。
• 二つのM.2スロットを用意
  • PCIe Gen2 x1接続、2230または2242サイズのNVMe SSDに対応
  • アクセスランプ（LED）をスロット毎に用意し各SSDへのアクセス状況が判り易い
• 電源ランプ（LED）により動作を視認できます
• SSDの電源状態監視回路を搭載し、Raspberry Pi 5からSSDの電圧・電流・電力を確認可能
• 上記機能を一枚のRaspberry Pi HATに収めました
  • Raspberry Pi HAT+ 仕様に準拠しEEPROMにHAT IDや製品設定を保存できます
  • コンパクトなHATサイズ（65 x 56.5 mm）


注意

• SSDによる相性問題が起こり得ます。予めご承知おきください。
• SSDの電源状態監視回路はWaveshareのサイトにあるユーティリティが使えます。現在の電圧・電流・電力を確認できます。


設置例

※ Raspberry Pi 5本体、NVMe SSD、マイクロSDカードは付属しません。

内容物

• 1 x Raspberry Pi 5用デュアルM.2 SSD HAT+・・・①
• 1 x ピンソケット（2×20）・・・②
• 1 x PCIeケーブル（40 mm、16P FFC）・・・③
• 1 x スペーサー・ネジ セット・・・④

資料

• ドキュメント
• SSD電源状態監視IC（INA219）データシート

製造元希望小売価格：15.99ドル（税別）
製造元の販売ページ：https://www.waveshare.com/...

商品コード: WAVESHARE-27480
