FT232RNL搭載USB Type-C - シリアルアダプタ（7Pヘッダ実装版）
送料区分: 200
商品コード: WAVESHARE-27351
発売日: 2024-08-05
在庫数: 10
短いURL: ssci.to/9781
¥1,133
（税込）
¥1,133
-
¥1,133
Current price
¥1,133

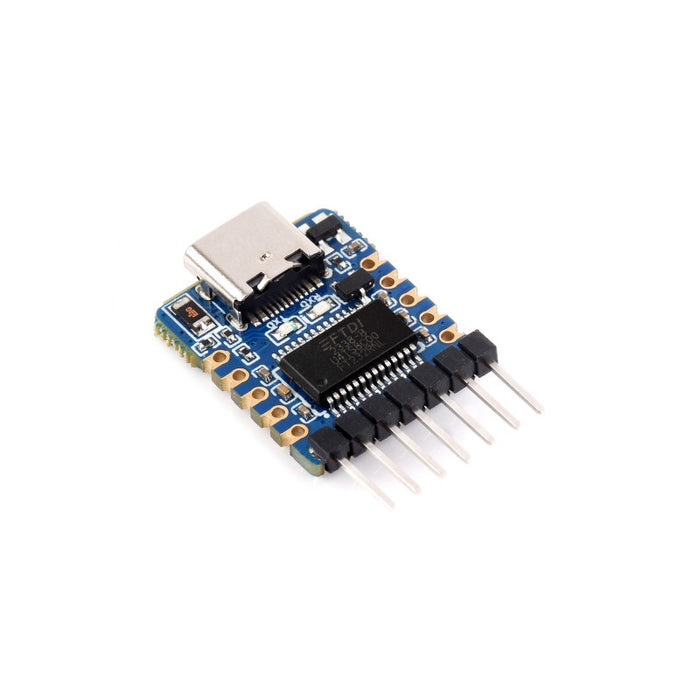

USB - シリアル変換ICの定番 FTDI社 FT232を搭載したUSB - シリアルアダプタです。電源・主要な信号線のみを7Pヘッダに、他は端面スルーホール加工された端子部に引き出しているので、必要に応じてコネクタ等を実装できます。
なお、7ピンヘッダが実装されていない代わりに両面ユニバーサル基板に直接実装することも出来るFT232RNL搭載USB Type-C - シリアルアダプタもございます。
特徴
- FT232シリーズの最新版 FT232RNLを搭載
- ボーレートは300 bps～3 Mbpsに対応
- 定番ICなので、Windows 7 / 8 / 8.1 / 10 / 11、MacOS、Linux、Androidなど多くのOSでサポートされています
- I/O電圧は3.3 Vですが、裏面ジャンパで5 Vにも変更可能
- USBコネクタはType-Cコネクタを採用
- シリアル制御線、CB端子を含め主な信号を引き出し可能
- 送信（TxD）・受信（RxD）インジケータLEDにより通信状態の確認が容易
- 電源（5V・GND・VCC）と主要な信号線（TXD・RXD・RTS・CTS）が7Pヘッダで取り出せるので、QI/2550コネクタ（メス）等で引き出したり、基板をブレッドボードに挿して使えます
- コンパクトサイズ
仕様
- USBコネクタ：Type-Cコネクタ
- USB－シリアル変換IC：FT232RNL
- VCC及びI/O電圧：3.3 V（デフォルト）または5 V（ジャンパカット及びハンダ結線が必要）
- 商品寸法：21.5 x 18 mm（ヘッダなど突起部除く）
ピン配置
| ピン | 摘要 | 入出力 | 備考 |
|---|---|---|---|
| 5V | 5 V出力。外部にUSBの5 Vを供給可能 | - | |
| GND | グラウンド（信号接地） | - | |
| VCC | VCC 裏面にあるジャンパで 設定した電圧を外部に出力可能 |
- | |
| TXD | TxD（送信データ） | 出力 | 例えばマイコンのRxDに接続 |
| RXD | RxD（受信データ） | 入力 | 例えばマイコンのTxDに接続 |
| RTS | RTS#（送信リクエスト） | 出力 | 例えばマイコンのCTS#に接続 |
| CTS | CTS#（送信可） | 入力 | 例えばマイコンのRTS#に接続 |
| DTR | DTR#（データ端末レディ） | 出力 | |
| DSR | DSR#（データセットレディ） | 入力 | |
| DCD | DCD#（キャリア検出） | 入力 | |
| RI | RI#（被呼表示） | 入力 | |
| RESET | RESET#（FT232RNLリセット信号） | 入力 | |
| CBUS4 | CBUS4（ユーザ設定可能な多機能I/Oピン） | 出力／入力 | デフォルトはSLEEP# |
| CBUS3 | CBUS3（ユーザ設定可能な多機能I/Oピン） | 出力／入力 | デフォルトはPWREN# |
| CBUS2 | CBUS2（ユーザ設定可能な多機能I/Oピン） | 出力／入力 | デフォルトはTXDEN |
| CBUS1 | CBUS1（ユーザ設定可能な多機能I/Oピン） | 出力／入力 | デフォルトはRXD LED |
| CBUS0 | CBUS0（ユーザ設定可能な多機能I/Oピン） | 出力／入力 | デフォルトはTXD LED |
