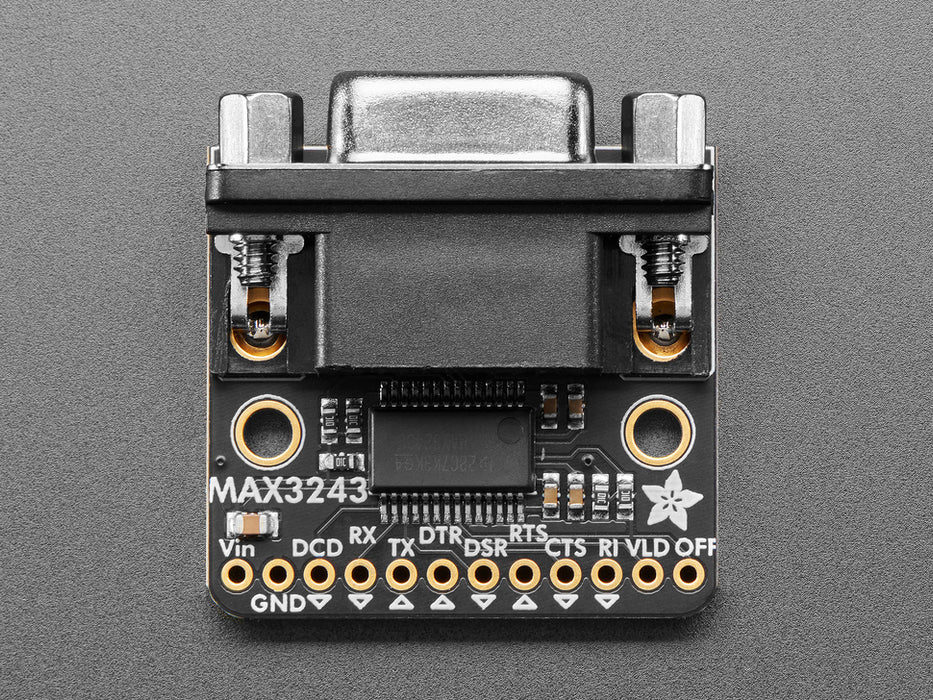

Adafruit RS-232 レベルシフトモジュール（5入力/3出力）

8チャンネルのUART/RS-232レベルシフター変換ボードです。信頼性の高いTI社製MAX3243を使用、MAX232ファミリーに連なる古典的なチップで、5入力/3出力チャンネル、最高250 kbit/sまで対応します。

通信機器、古い装置、産業装置と接続する場合、RS-232インターフェースが必要になる場合があります。そのような場合、8チャンネルのUART/RS-232レベルシフターを備えた本製品を使いましょう。入力5チャンネル、出力3チャンネルのレベル変換をチップで行います。

仕様

• 電源電圧：3 ～5.5 V
• パソコンのシリアルポート用のシングルチップ単一電源インターフェース
• RS-232バスピンは 人体モデル（HBM）を用いて±15 kVのESD保護
• TIA/EIA-232-FおよびITU V.28規格に対応
• RS-232データ信号8ピン
  • 入力5チャンネル（RX、DSR、CTS、DCD、RI）
  • 出力3チャンネル（TX、DTR、RTS）
• 最高 250 kbit/s
• アクティブ電流：300 μA （標準値）
• スタンバイ電流：1 μA （標準値）
• 電源 3.3 Vで5 Vロジック入力可能
• シリアルマウス対応
• 寸法：33.6 x 32.0 x 14.1 mm
• 重量：11.2 g

資料

• 使用ガイド

ピンアウト

回路図

ビデオ

製造元希望小売価格：6.95ドル（税別）
製造元の販売ページ：https://www.adafruit.com/product/...

商品コード: ADA-5988
