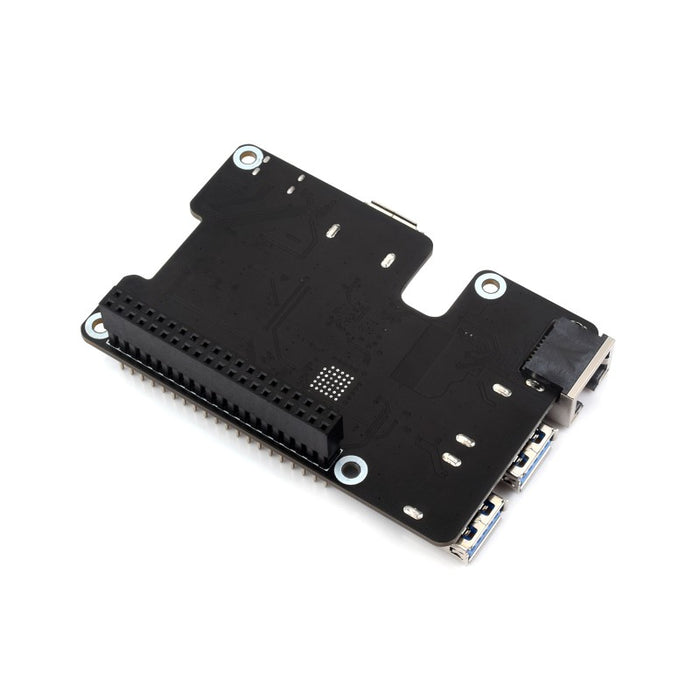

Waveshare Raspberry Pi 5用 PCIe-ギガビットイーサネット/USB 3.2 変換HAT+

PCIeをギガビットイーサネットとUSB 3.2 Gen1に変換するRaspberry Pi 5用HATです。Raspberry Pi 5に標準搭載されているイーサネットとUSB 3.2 Gen1端子を拡張することができます。

Pi 5との接続例

特徴

• PCIe X1 Gen2に対応
• Raspberry Pi HAT+ 規格に準拠し、HAT ID、製品データ格納用のEEPROMを搭載
• INA219によりボードの電圧、電流を監視可能
• 高性能メインコントロールチップVL805を搭載
• USBインターフェースを介した電源制御に対応
• USB電源のオン/オフ制御に対応
• USBを介してGPIO制御に対応（デフォルトではサポートされていないので、以下の写真に赤で示されている位置に0Ω抵抗をハンダ付けする必要があります）

仕様

• 拡張ポート：
  • 3 x USB 3.1 Gen1
  • 1 x ギガビットイーサネット
• 単一ポート最大出力電流：2 A
• 寸法：85.00 x 56.50 mm

内容物

① 1 x Raspberry Pi 5用 PCIe - ギガビットイーサネット & USB 3.2変換HAT+
② 1 x ネットワークケーブル（約1.5 m）
③ 1 x 16ピンFPCケーブル
④ 1 x スペーサー&ネジセット

資料

• wiki
• INA219データシート

寸法

製造元希望小売価格：29.99ドル
製造元の販売ページ：https://www.waveshare.com/...

商品コード: WAVESHARE-27541
