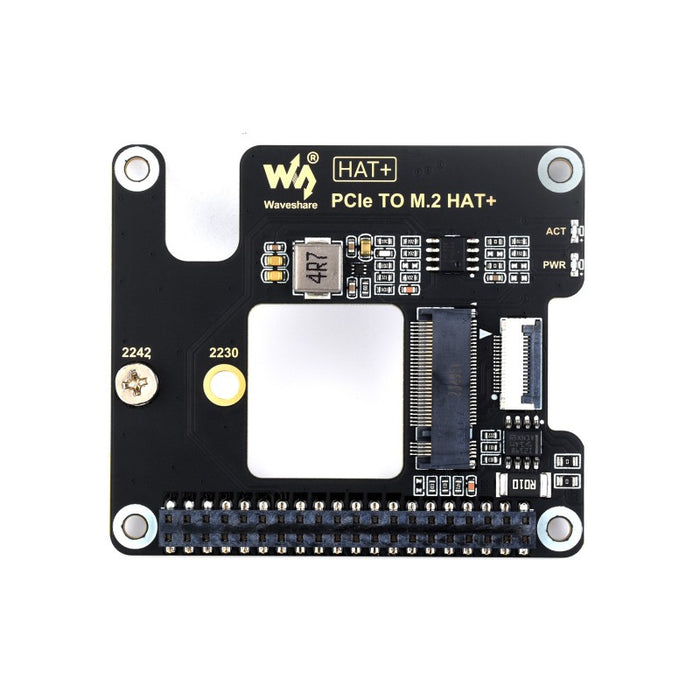

Waveshare Raspberry Pi 5用 M.2 SSD HAT+

2242/2230サイズのM.2 SSDを接続できるRaspberry Pi 5用のPCIe拡張ボードです。データの転送方式ではGen2とGen3に対応し、SSDからのブートもサポートしています。対応する端子はM.2 Mキーです。

特徴

• PCIe X1 Gen2とGen3に対応
• 2230/2242サイズのM.2 SSDに対応
• 電源表示用LED、読み書き表示用LED搭載
• HAT IDと製品情報を保持するEEPROM搭載
• SSDの動作状況をリアルタイムで監視できる電源モニタリングチップ（ INA219）搭載
• Pi 5ファン用に通気口を確保しているので、SSDの温度を下げることができます

注意

• Raspberry Pi 5とクーリングファンは含まれていません。
• Raspberry Pi 5はPCIeインターフェイスがデフォルトで有効になっていないので、/boot/firmware/config.txtに「dtparam = pciex1」を追加して有効にしてください。

仕様

• 対応M.2 SSD端子規格：M.2 Mキー
• 対応M.2 SSDサイズ：2230/2242
• 寸法：65.00 x 56.50 mm

内容物

① 1 x Raspberry Pi 5用 PCIe to M.2 HAT+
② 1 x 2x20ピンソケット
③ 1 x 16P-ケーブル-40 mm
④ 1 x スペーサー・ネジ セット

資料

• wiki
• INA219データシート

寸法

使用例

※ Raspberry Pi 5本体、NVMe SSDは付属しません。

製造元の希望小売価格：8.99ドル
製造元の販売ページ：https://www.waveshare.com/...

商品コード: WAVESHARE-26583
