マルチメータ・キット--販売終了

ちょっと実用的な学習キット。デジタルマルチメータを作ります。ハンダ付けの練習にどうぞ。

電圧、電流、抵抗値が測れます。ブザーの鳴る導通チェックもできます。

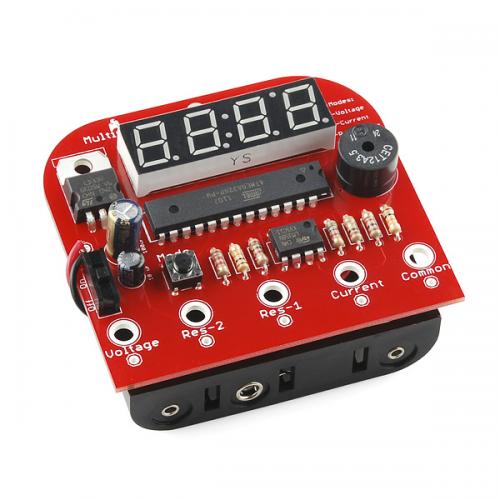

写真は組み立て例です。この商品はキットです。

●資料
・回路図(PDF)
・ソースコード(ZIP)
・組み立て方
このバージョンの基板の仕様上、ATMega328の28番ピンを折り取る必要があります。
下の写真を参考にして間違わずに作業してください。上記組み立て方には載っていません。

製造元希望小売価格:19.95ドル(税別)
製造元の販売ページ:http://www.sparkfun.com/...

パーツ

・1x ATMega328 プログラム書き込み済み
・1x LM358オペアンプ
・1x 3.3V レギュレータ
・1x 7セグメント4桁LED(赤)
・1x ブザー(2.048 KHz)
・1x 100uFコンデンサ
・1x 10uFコンデンサ
・2x 1.0kΩ抵抗
・2x 10kΩ抵抗
・1x 5.6kΩ抵抗
・1x 1.2kΩ抵抗
・1x 1.0Ω抵抗
・1x ミニ電源スイッチ(1回路2接点)
・1x プッシュボタンスイッチ
・1x マルチメータ基板
・1x バナナプラグ式プローブ(赤黒ペア)
・1x 電池ホルダ(単3×4本用)

マルチメータ基板

バナナプラグ式プローブ(赤黒ペア)

電池ホルダ(単3×4本用)

商品コード: SFE-KIT-10956
