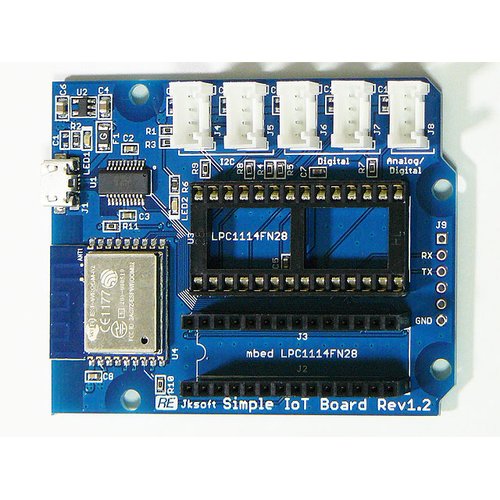

Simple IoT Board

mbed LPC1114FN28に、Wi-FiモジュールとGroveコネクタを拡張するためのボードです。

ピンソケット、ICソケット、Groveコネクタが付属しますが、実装はしていないので、ご利用頂く際にはんだづけが必要です。

特徴

• Wi-Fiモジュール ESP-WROOM-02が実装されています。
• mbed LPC1114FN28を接続してオンラインコンパイラでプログラム開発が可能です。
• プログラム開発が終わった後はLPC1114FN28単体で動作可能です。
• サンプルプログラムはmbedデベロッパーウェブサイトで公開中です。
• 基板の外形はArduinoに準拠しています。
• ピンソケット、ICソケット、Groveコネクタが付属しています（実装はユーザー様でお願い致します）。

仕様

• 外形寸法：約68.07 mm × 52.83 mm × 12 mm（mbed LPC1114FN28を含まず）
• 電源：microUSBコネクタより5 V入力、基板上のレギュレータにより3.3 Vに変換（最大1 A）
• USB：シリアル変換用FTDI FT231XS搭載（ソフトウェアUARTにて通信可能）
• Groveコネクタ仕様：電源、I/Oは全て3.3 V、I²C×2ポート、デジタル入出力×2ポート、アナログ入力/デジタル入出力×1ポート
• 付属部品：mbed LPC1114FN28接続用1x14Pピンソケット×2個、LPC1114FN28（単体）接続用28P ICソケット×1個、Groveコネクタ（垂直タイプ）×5個

注意事項

• Arduinoのケースによっては干渉することがあるのでご注意下さい。
• 全てのGrove機器の接続を保証するものではありません。
• mbed LPC1114FN28やLPC1114FN28（単体）は付属していません。

資料

• サポートページ
• 回路図
• 寸法図
• mbedコンポーネンツページ（mbedデベロッパーサイト）
• Arduino Holder Type Uno（下記写真のArduino用ケース）

※この商品は「じぇーけーそふと」とランニングエレクトロニクスの共同開発商品です。

ランニングエレクトロニクスからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。下記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: RUNELE-004
