SKU 3516
micro:bit用回転サーボモーターモジュールキット--販売終了
送料区分: 200
販売終了
商品コード: SEDU-035163
発売日: 2017-11-15
短いURL: ssci.to/3516
売り切れ
¥2,288
(税込)
¥2,288
-
¥2,288
Current price
¥2,288
本製品は管理方法の変更により、型番が変わりました。新しい商品ページはこちらです。
micro:bit用の拡張モジュールです。いわゆる角度を指定して制御する一般的なサーボモーターではなく、360度以上回転する回転サーボモーターが付属します。本モジュールでは回転サーボモータを2個まで取り付け可能です。
このモジュールを使用するためには別途micro:bit用電池モジュールが必要です。
仕様
- micro:bit使用ピン番号
- P1 :回転サーボモーター1(J2)
- P2 :回転サーボモーター2(J3)
内容物
- 回転サーボモーターモジュール本体 x 1個
- 回転サーボモーター FS90R x 2個
- 回転サーボモーター用ホイール x 2個
- サーボホーンセット x 2セット
- M3 x 10mm メタルスペーサ x 5個
- M3 x 5mm ネジ x 5個
- M3 ナット x 5個
- M字型サポート(2輪車を作るためのおまけ部品です。素材は予告なく変更される場合があります。)

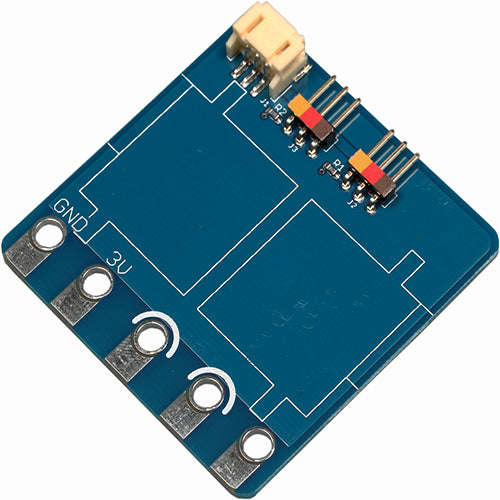

表面
裏面
スペーサセット
回転サーボモーターとホイールセット
資料
- 回路図(PDF)
- 使い方(準備中)
基板に直接サーボモーターを固定する際は別途両面テープをご用意ください。
-
回転サーボモーターの接続方法
- ラベルとケーブルの色を合わせてください。
- 電池モジュールと接続した様子
- 本キットを組み立てた様子(電池モジュール付き)
商品コード: SEDU-035163
