bitPak:Racer(コントローラーなし)--販売終了
送料区分: 650
販売終了
商品コード: SEDU-037440
発売日: 2018-03-07
短いURL: ssci.to/3744

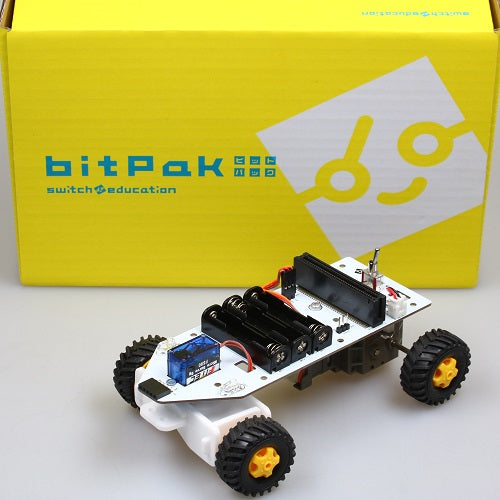

micro:bit用の拡張モジュールです。micro:bitで制御する4輪車を作ることができます。 モジュール本体には、micro:bitの電源をオン/オフするスイッチが搭載されています。前輪の向きをサーボモーターで制御することによって、右折/左折を行います。
micro:bit用コントローラーキットを使い、ラジコンカーのように遊ぶこともできます。
このキットを使用するためには、別途 micro:bit(マイクロビット)と単4電池3本が必要です。
2018年11月1日 追記
2018年10月末日まで販売しておりましたmicro:bit用4輪車キットと同じキットです。
2018年11月1日より商品名を変更いたしました。
仕様
- micro:bit使用ピン番号
- P8:サーボモーターの制御(拡張用)
- P12:サーボモーターの制御
- P13:モーター回転方向の制御(正転)
- P14:モーター回転方向の制御(逆転)
- P15:モーター回転速度の制御
- P16:モジュール搭載LED2つ(ヘッドライト)の制御
内容物
- モジュール本体 x 1個
- 4輪車前輪パーツ x 1個
- TAMIYA シングルギヤボックス x 1個
- TAMIYA トラックタイヤセット x 1個
- ケーブル付きDCモーター x 1個
- マイクロサーボモーターFS90
- サーボホーンセット
- M2.5 x 6mm 皿タッピングネジ x 2本(黄色シールの袋に入っています)
- スペーサ x 3本(青色シールの袋に入っています)
- M3 x 6mm 皿ネジ x 3本(青色シールの袋に入っています)
モジュール表面
モジュール裏面
前輪パーツ
TAMIYA シングルギヤボックスと TAMIYA トラックタイヤセット
ケーブル付きDCモーター
マイクロサーボモーターFS90とサーボホーンセット
M2.5 x 6mm 皿タッピングネジ
スペーサと M3 x 6mm ナベネジ
資料
- 回路図(PDF)
- 組立方法(YouTube)
- プログラミング方法1. 停止と前進、後進(YouTube)
- プログラミング方法2. 関数、ライト(YouTube)
- プログラミング方法3. サーボモータ、変数(YouTube)
- プログラミング方法4. 無線通信(YouTube)
- プログラミング方法5. 加速度センサ(YouTube)
micro:bitを搭載した様子
micro:bit用コントローラーキットと一緒に利用している様子
作例:光るbitPak:Racer
車体周辺にbitPak用フルカラーシリアルLEDテープを取り付けました。走行中、LEDテープがレインボーに点灯します。(micro:bit用コントローラーキットをリモコンとして利用しています)
動いている様子(YouTube)
サンプルプログラム(車側)
サンプルプログラム(リモコン側)
bitPak用フルカラーシリアルLEDテープの接続位置(緑丸箇所)
※LEDテープは端子P8に接続していることになります
