Adafruit KB2040 - RP2040 Kee Boar Driver
送料区分: 200
商品コード: ADA-5302
発売日: 2022-02-17
在庫数: 2
短いURL: ssci.to/7901
2022年3月入荷分より、PCBの色がピンク色に変更となりました。

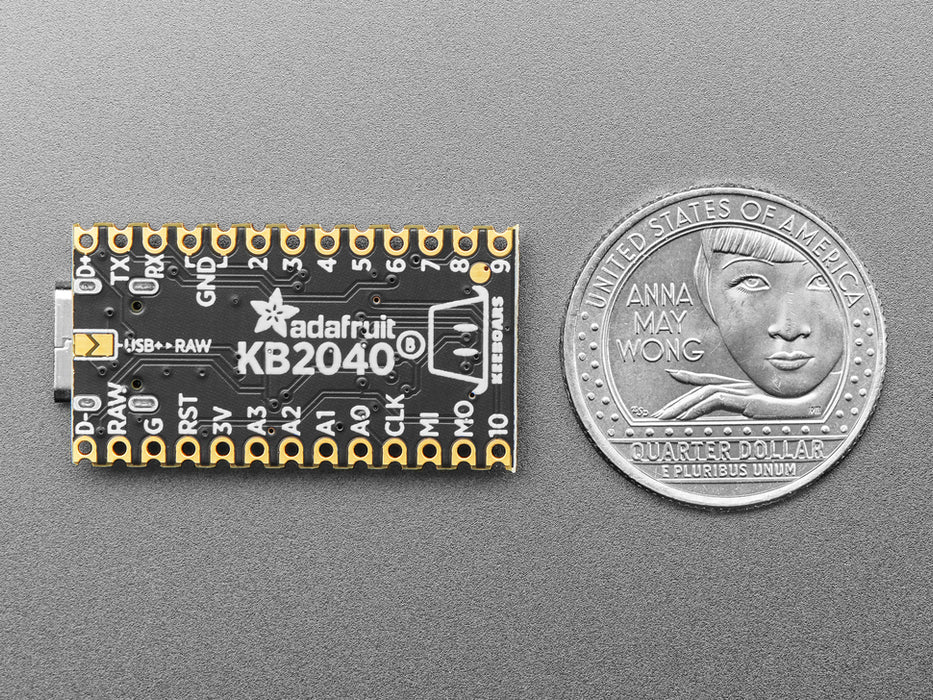

2022年4月入荷分より、PCBの色が黒色に変更となりました。
RP2040を搭載したカスタムキーボード用 Arduino Pro Micro型ボードです。Pro Microのピン配置に互換性のないItsyBitsyの代わりに、アダプタボードなしでカスタムキーボード制作に使用できます。
Qwiic/STEMMA QT I2Cポート付きのSparkFun Pro Micro RP2040と、Elite-Cの端面スルーホール、D+/D-ピンをRP2040ボードに組み合わせた製品です。ユーザ定義可能なブートボタン、8 MB QSPIフラッシュメモリ、NeoPixel、ダイオード/ヒューズをスキップできるジャンパなど、ItsyBitsy RP2040の便利な機能もそのまま備えています。
GPIO 20本（うち18本は端面スルーホール、STEMMA QTポート上に2本）を使用して、最大100キーのマトリックスや標準的な65% 5 x 15レイアウトのキーボードを制作できます。最後の2本のピンは、プラグアンドプレイのQTケーブルを使ってハンダ付けなしで接続できます。
特徴
- Pro Microブレークアウトボードと同一サイズ/フォームファクタ、ほぼ同一のピン配置（本製品のアナログピンはPro Microより少なくなっています）
- 35.0 x 17.8 x 4.9 mm（ピンヘッダを含まず）
- 最大125 MHz @ 3.3 Vロジックのデュアルコア RP2040 32-bit Cortex-M0+搭載
- 264 KB RAM、EEPROMなし、12 MHz水晶振動子
- 8 MB SPIフラッシュチップ（CircuitPython/MicroPythonコード保管用）
- 20 x GPIO
- 端面スルーホールパッド上に18 x GPIO
- QTポート上に5 x 15キーボードレイアウトに便利な2 x GPIO
- 4 x 12-bit ADC
- 2 x I2C、2 x SPI、2 x UARTペリフェラル（うち1本にはメインインターフェース用のマークあり）
- 16 x PWM出力（サーボ、LEDなどに使用可）
- PIO互換性の高い連続した10 x デジタルGPIO（ADC/ペリフェラル以外に使用可）
- ステータス表示用 NeoPixel LED
- 電源表示用 緑色LED
- リセットボタン/ブートローダー選択ボタンの両方で迅速な再起動が可能、ブートローダーボタンは汎用GPIO入力ボタンとしても使用可能
- ボード端にSparkFun Qwiic I2Cコネクタ互換のSTEMMA QTコネクタを搭載、プラグアンドプレイのI2CデバイスもしくはGPIO2本として使用可能
- ピーク電流出力500 mAの3.3 Vレギュレータ
- NeoPixelや5 V機器の動作に使用できるRAW出力、裏面ジャンパで500 mAヒューズをスキップしてUSBポートから最大2 Aを給電可能
- ビルトインROM USBブートローダーのアクセスやシリアルポートデバッグに便利なUSB Type-Cコネクタつき
- USB接続の代わりに使用できるD+/D-ブレークアウト
仕様
RP2040データシートはこちら（PDF）
- RP2040チップ :
- デュアルARM Cortex-M0+ @ 133 MHz
- 264 KB オンチップSRAM（6 x 独立バンク）
- QSPIバス経由で最大16 MBのオフチップフラッシュメモリに対応
- DMAコントローラ
- 完全接続のAHBクロスバー
- 補間/整数型分割ペリフェラル
- プログラマブルLDO内蔵（コア電圧用）
- 2 x PLL内蔵（USB/コアクロック用）
- 30 x GPIOピン、うち4本はアナログ出力に使用可能
- ペリフェラル :
2 x UART
2 x SPIコントローラ
2 x I2Cコントローラ
16 x PWMチャンネル
USB 1.1コントローラ、PHY（ホスト/デバイスサポート）
8 x PIOステートマシン
- サイズ : 35.0 x 17.8 x 4.9 mm
- 重量 : 2.8 g
旧製品画像
資料
製造元希望小売価格 : 8.95ドル
製造元の販売ページ : https://www.adafruit.com/product/...
