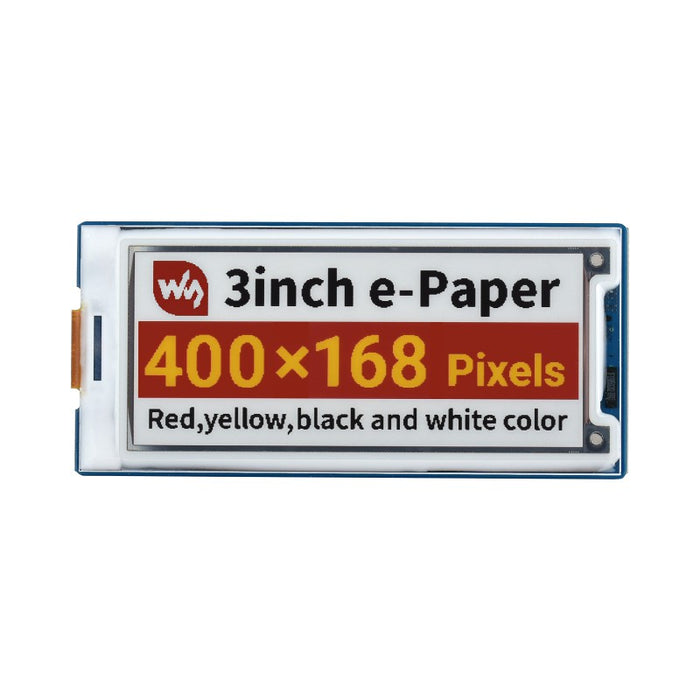

3インチ 400 × 168 電子ペーパーモジュール(G) 赤/黄/黒/白

送料区分: 650

商品コード: WAVESHARE-22758

発売日: 2022-11-22

在庫数: 9

短いURL: ssci.to/8427

¥3,597 （税込）
¥3,597 - ¥3,597
¥3,597

赤・黄・黒・白の４色表示の電子ペーパーです。サイズは3インチ、400×168 pxです。

電子ペーパーなので表示の更新に12秒程度を要しますが、日が当たる場所でも見やすく低消費電力で様々な用途にお使いいただけます。

特徴

  • SPIによりRaspberry Pi / STM32 / Arduinoなどに接続できます。
  • レベルシフタと電源レギュレータを搭載しているため、3.3 V / 5 Vの両電圧に対応しています。

仕様

  • 電源電圧：3.3、5 V両対応
  • 表示色：赤、黄、黒、白
  • インターフェース：3-wire SPI、4-wire SPI
  • フルリフレッシュ時間：12秒
  • リフレッシュ電力：57 mW未満
  • スタンバイ電流：0.01 μA
  • 解像度：400 x 168 px
  • ドットピッチ：0.176 x 0.176 mm
  • 視野角：170°以上

信号線説明
ピン
番号		 ピン
名称		 摘要 Raspberry Pi
接続例		 Arduino Uno
接続例
1 VCC +3.3 Vまたは +5 V +3.3 V +5 V
2 GND グラウンド GND GND
3 DIN SPI データ(MOSI) MOSI D11(MOSI)
4 SCLK SPI クロック SCK D13(SCK)
5 CS SPI チップセレクト CE0 D10(SS)
6 D/C データ/コマンド GPIO25 D9
7 RST 外部リセット入力 GPIO17 D8
8 BUSY ビジー出力 GPIO24 D7

内容物

  • 3インチ 400 × 168 電子ペーパーモジュール(G) 赤/黄/黒/白
  • 接続ケーブル

資料

  • Wiki
    ※回路図、パネルデータシート、信号タイミングチャート、Raspberry Pi / STM32 / Arduino / Jetson Nanoでの接続例など

製造元希望小売価格：21.99ドル（税別）
製造元の販売ページ：https://www.waveshare.com/3inch-e-paper-module-g.htm
