M5Stamp S3

M5Stamp S3はESP32-S3FN8（2.4 GHz Wi-Fi）を搭載した切手（Stamp）サイズの小さな開発プラットフォームです。最高240 MHzで動作するXtensaデュアルコア32ビットLX7、プログラム可能なフルカラーLEDとプッシュボタンスイッチ、ESP32-S3FN8の各種I/O・GPIOを引き出し面実装でもピンヘッダーでも使える端面スルーホール端子部を備えます。

特徴

• ESP32-S3FN8（2.4 GHz Wi-Fi）搭載
• 最小サイズ
• 面実装／DIP／ワイヤー直付など様々な実装方法を取れる端面スルーホール端子部
• プログラマブルなフルカラーLEDとプッシュボタンスイッチ
• UIFlowでのグラフィカルプログラミングをサポート

M5Stamp C3Uとの主な違い

• 搭載SoCをESP32-C314からESP32-S3FN8に強化
  • CPUコア数：1→2
  • クロック周波数：最高160 MHz→最高240 MHz
  • RAM容量：400 KB→512 KB
  • オンチップUSBインターフェース：USBシリアル→USB-OTG／USBシリアル
• 搭載フラッシュメモリ容量の強化：4 MB→8 MB
• 端面スルーホールランド間隔：2.54 mm→1.27 mmピッチ・・・より多くのI/Oピンが必要なアプリケーションにも1.27 mmピッチのコネクタで対応できます。
  • ピン配置はC3Uから変わっていますので、C3Uで開発したプログラムを移植する際はご注意下さい。
• プラスチックエンクロージャの耐熱温度（ピーク）改善：230℃→250℃
• 付属品の変更：ピンソケット同梱廃止、付属ピンヘッダーのピン数変更、付属HY2.0-4Pコネクタの個数減

仕様

• MCU：ESP32-S3FN8
• フラッシュメモリ：8 MB
• 電源電圧：5 V
• インターフェース：1 x プログラマブルプッシュボタンスイッチ、1 x フルカラーLED（WS2812B）
• アンテナ：2.4 GHz 3Dアンテナ
• 各種I/O：タッチセンサー、SD／SDIO／MMCマスタコントローラ、SPI、SPI／SDIOスレーブコントローラ、EMAC、モーターPWM、LED-PWM、UART、I²C、I²S、GPIO、パルスカウンタ
• 実装方法
  • ①端面スルーホールランド：面実装またはDIP（1.27 mmピッチまたは2.54mmピッチ^（注１））またはワイヤー直付
  • ②8P／12P FPCコネクタ用パッド：8Pまたは12PのFPCコネクタを実装
• 動作温度範囲：0～40℃
• 製品寸法：26 x 18 x 5 mm
• 製品重量：3.2 g
  （注１）2.54 mmピッチのコネクタを実装する場合は大きい穴の端面スルーホールランドのみ使用できます。

ピンアウト

寸法図

内容物

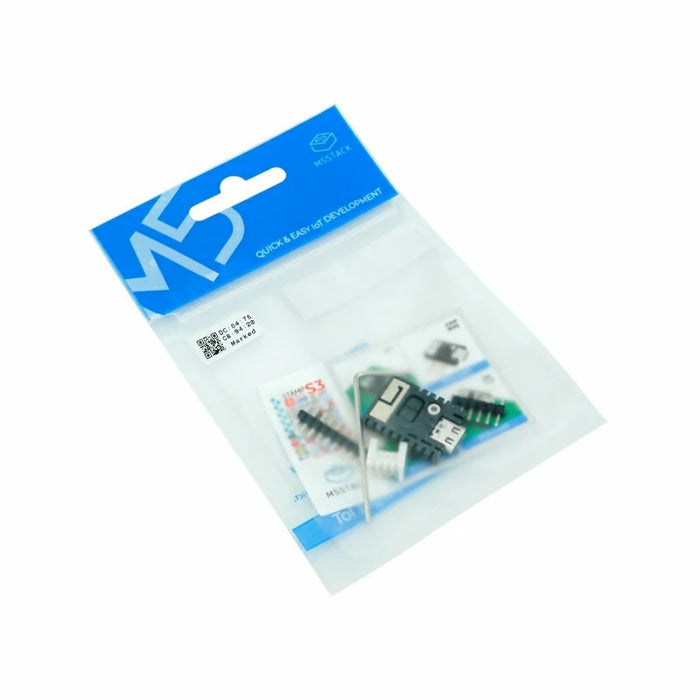

• 1 x M5Stamp S3
• 1 x HY2.0-4Pコネクタ
• 1 x ピンヘッダー（2.54 mmピッチ6ピン）
• 1 x ピンヘッダー（2.54 mmピッチ9ピン）
• 1 x 六角レンチ
• 1 x ステッカー（ ピン配置や技適マークが記載されています。本体に貼付しない場合でも大切に保管してください）

資料

• ドキュメント
• Arduinoでの開発例
• データシート（ESP32-S3）

製造元希望小売価格：7.5ドル（税別）
製造元の販売ページ：https://shop.m5stack.com/products/...

商品コード: M5STACK-S007
