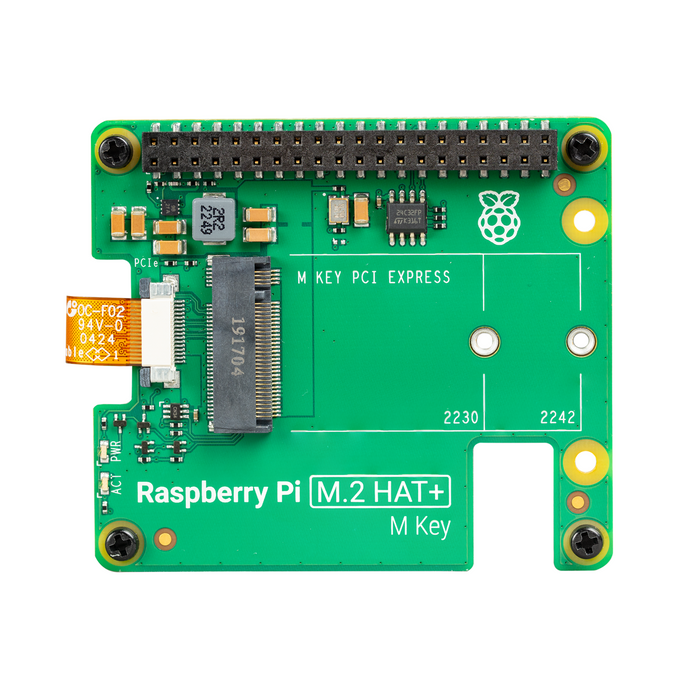

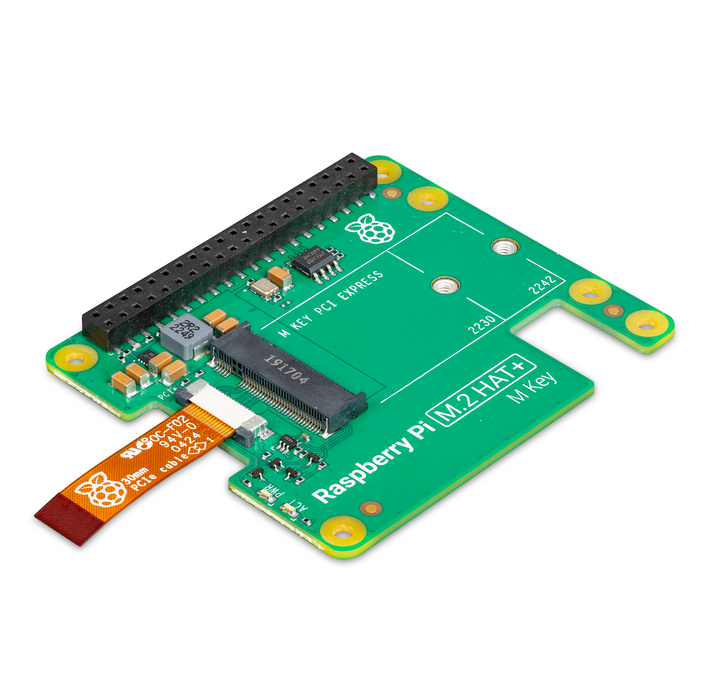

Raspberry Pi M.2 HAT+

NVMe SSDやAIアクセラレーターなどのM.2デバイスをRaspebrry Pi 5（4 GB / 8 GB）のPCIe 2.0に接続するための拡張基板（HAT+）です。NVMeドライブやその他PCIeアクセサリとの間で、最大500 Mbytes/sの高速データ通信が可能です。

Raspberry Pi 5のシングルレーンPCI Express 2.0インタフェースは、16ピンの0.5 mmピッチFPCコネクタを採用しており、本製品はそのコネクタとM.2標準サブセットを変換します。2230か2242サイズのM.2 M keyコネクタのデバイスに最大3 Aを供給可能です。

本製品はRaspberry Pi HAT+仕様（PDF）および最新のRaspberry Pi ソフトウェア/ファームウェアによる自動検出に適合します。高さ16 mmのスタッキングヘッダ、スペーサーおよびネジにより、アクティブクーラーの隙間を確保しつつも、Raspebrry Pi 5にフィットします。

特長

• 最大500 Mbytes/sの高速通信が可能なシングルレーンPCIe 2.0インタフェースが利用可能
• M.2 M keyエッジコネクタのデバイスを利用可能
• 2230か2242サイズのデバイスを利用可能
• 最大3 AをM.2デバイスへ供給可能
• 電源/アクティビティLEDを搭載
• Raspberry Pi HAT+ 仕様（PDF）に準拠
  • HAT+に関してはこちらの記事も参照ください
• 最新のRaspberry Pi ソフトウェア/ファームウェアによる自動検出
• 高さ16 mmのスタッキングヘッダ、スペーサーおよびネジにより、アクティブクーラーの隙間を確保しつつも、Raspebrry Pi 5にフィット
• 動作温度：0～50℃（周辺温度）

資料

• ドキュメントページ
• ブログ記事（英語）
• 製品資料（PDF）
• Raspberry Pi HAT+ 仕様（PDF）
  • HAT+に関してはこちらの記事も参照ください
• 各種認証はこちら

商品コード: RPI-SC1166
