M5 Din Meter（M5Stamp S3搭載）

M5Stamp S3と1.14インチ液晶、ロータリーエンコーダを1/32 DINサイズのパネルメータ風ケースに格納した多用途の組込開発モジュールです。機器のパネルに角穴を開けるだけで見栄え良く組込できます。6～36 Vとワイド入力電圧範囲の電源、250 mAhのLiPo電池（同梱）、リアルタイムクロック（RTC）、大音量ブザー、制御用ボタン、拡張用に二つのHY2.0-4Pコネクタを搭載しているので幅広い用途で便利に使えます。

特徴

• ESP32-S3FN8を搭載したM5Stamp S3を実装し、2.4 GHz帯Wi-Fi、デュアルコア・最高240 MHzのCPUコア、8 MBのFlashメモリ、512 KBのRAM、USB OTG対応など高機能を実現
• 定期的な起動を実現するRTC、大音量ブザー（80 dB）、二つのHY2.0-4Pコネクタ（Port A、B）
• 1.14インチ液晶（コントローラ：ST7789v2）
• ロータリーエンコーダ
• 電源
  • ウェイクボタン（及びHOLD信号）またはRTCからの割込にて起動、HOLDピン（GPIO46）を0にすることで電源をオフに出来ます
  • 外部電源入力：6～36 V
  • LiPo電池：250 mAh
  • USBコネクタ（Type-C）から給電可能
• 1/32 DINサイズのパネルメータと同様の構造
  • 機器パネルに45 x 22.5 mmの角穴を開けるだけで見栄え良く固定できます（付属両面テープまたはM3ネジ（付属しません）使用。また機器パネルが極端に厚い場合はUSBコネクタが使えなくなる可能性があります）

仕様

• MCU：ESP32-S3FN8
  • CPUコア：2
  • 最高周波数：240 MHz
  • 搭載フラッシュメモリ：8 MB
  • 搭載RAM：512 KB
• 液晶ディスプレイ
  • 画面：1.14インチ IPS液晶
  • 解像度：240 x 135 px
  • コントローラ：ST7789v2
• ロータリーエンコーダ：スイッチ付ロータリーエンコーダ
• RTC：有（接続方式：I²C）
• ブザー：有（最大音量：80 dB）
• I/O用コネクタ：2（PORT A及びPORT B）
• 電源：USB Type-Cコネクタ、外部電源端子、LiPo電池
  • 電池充電制御：有（充電電流：100 mA）
• 外形寸法：53 x 32 x 30 mm（ロータリーエンコーダのノブ、LiPo電池除く）
  • 機器パネル取付穴寸法：45 x 22.5 mm
• 重量：17.6 g

ピンマップ

内容物

• 1 x M5Stack Din Meter (M5Stamp S3搭載) 本体
• 1 x パネル貼付用両面テープ
• 1 x 250 mAH LiPo電池パック
• 1 x ステッカー
• 1 x ワンタッチ着脱式コネクタ（ケーブル側）

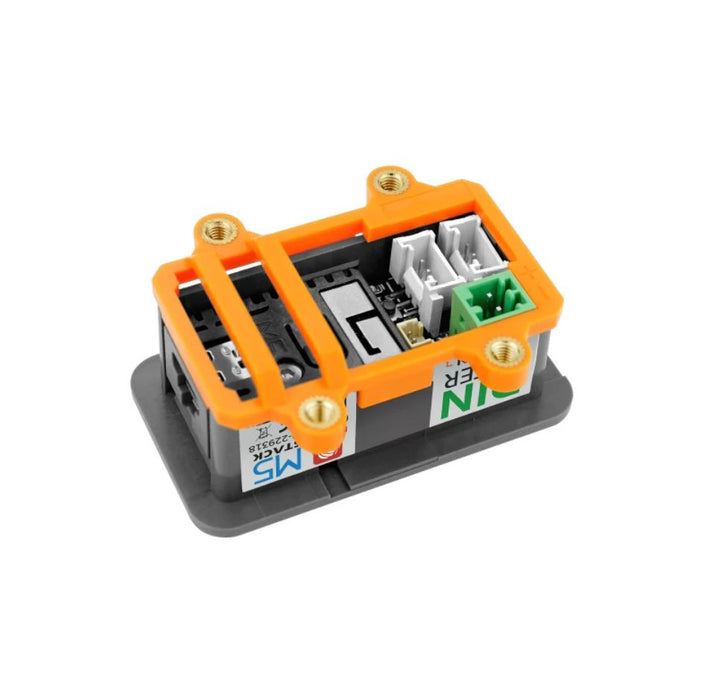

• 1 x ネジ固定用バックブレース（M3ネジは付属しません）

資料

• ドキュメント
• デモ（Arduino言語）
• M5Unifiedライブラリ
  • Github M5Unified
  • M5Unifiedへの移植のポイント

製造元希望小売価格：24.50ドル（税別）
製造元の販売ページ：https://shop.m5stack.com/...

商品コード: M5STACK-K134
