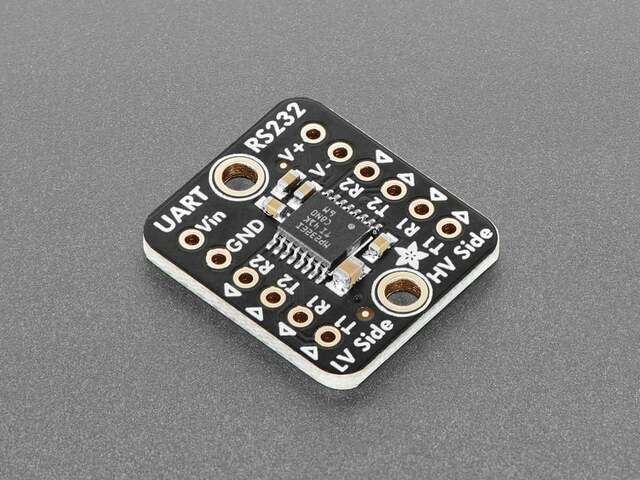

Adafruit MAX3232E搭載 TTL-RS232レベルコンバータ

送受信それぞれ二つのチャンネルを利用可能な、TTLとRS-232のレベルコンバータです。信頼性の高いロングセラーの変換IC、MAX3232Eを使用し、最大250 kbpsで通信が可能です。二つ目のチャンネルをRTS、CTSに割り当てることで、フロー制御を行うことも可能です。

マイコンを利用して RS-232と通信する場合、多くのマイコンにペリフェラルとして備わっているUARTと、本製品のようなレベルシフタを使用します。ほとんどの UART は 0 ～ 3.3 Vまたは 0 ～ 5 Vのロジック レベルですが、RS-232 は ±6 V ～ ±10 Vを必要とするので、レベルシフタが必要です。本製品は、このような高電圧 / 負電圧を生成するDC - DCコンバータを内蔵し、5 Vまたは3 Vの単一電源を用意するだけで、簡単にRS-232規格の通信が可能です。

ピンヘッダが付属し、ハンダ付けするだけですぐ使用できます。

仕様

• RS-232バスピンのESD保護：
  • ±15 kV（人体モデル）
  • ±8 kV（IEC61000-4-2、接触放電）
  • ±15 kV（IEC61000-4-2、エアギャップ放電）
• TIA/EIA-232-FおよびITU V.28 規格に適合
• 二つのドライバおよび 二つのレシーバーを搭載
• 電源電圧：3 ～ 5.5 V
• 通信速度：最大250 kbps
• 消費電流：300 μA（標準値）
• 3.3 V電源でも5 Vロジック信号の入力が可能

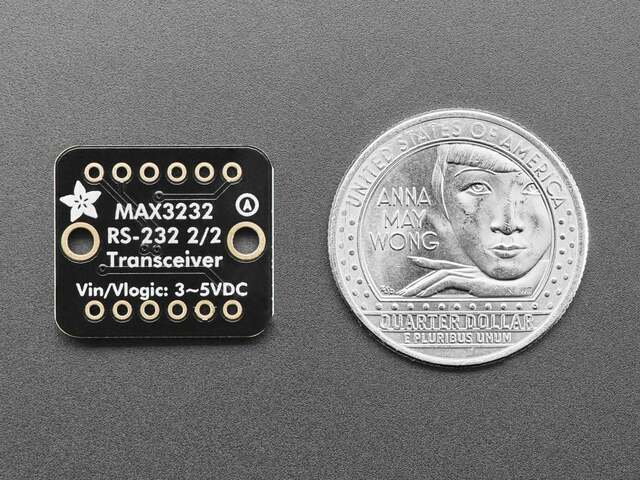

• 製品寸法：20.4 x 17.8 x 3.0 mm
• 製品重量：1.3 g

資料

• 製品ページ
• MAX3232E データシート

販売元ページ：https://www.adafruit.com/...
メーカー希望価格：3.95ドル

商品コード: ADA-5987
