SKU 9883
SH 8Pコネクタ基板(ターミナルブロック付)
送料区分: 200
商品コード: Y2KB-051
発売日: 2024-08-29
在庫数: 24
短いURL: ssci.to/9883
¥450
（税込）
¥450
-
¥450
Current price
¥450

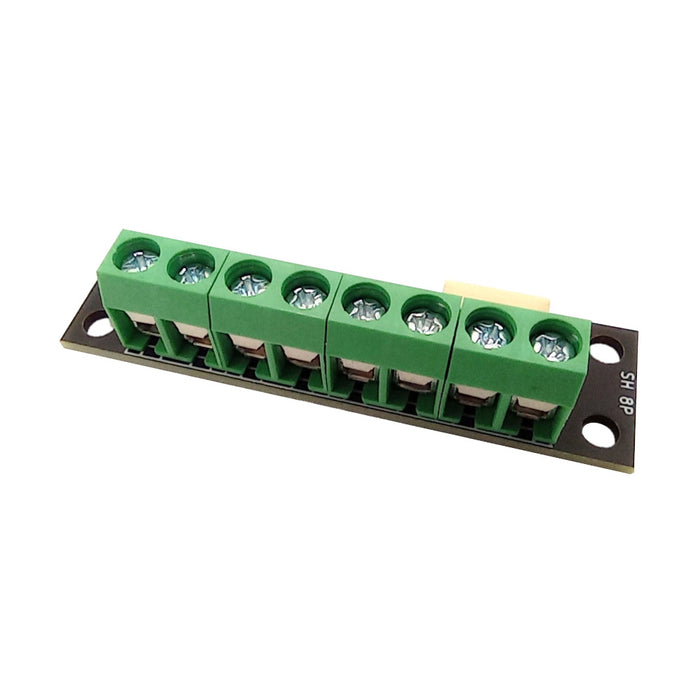

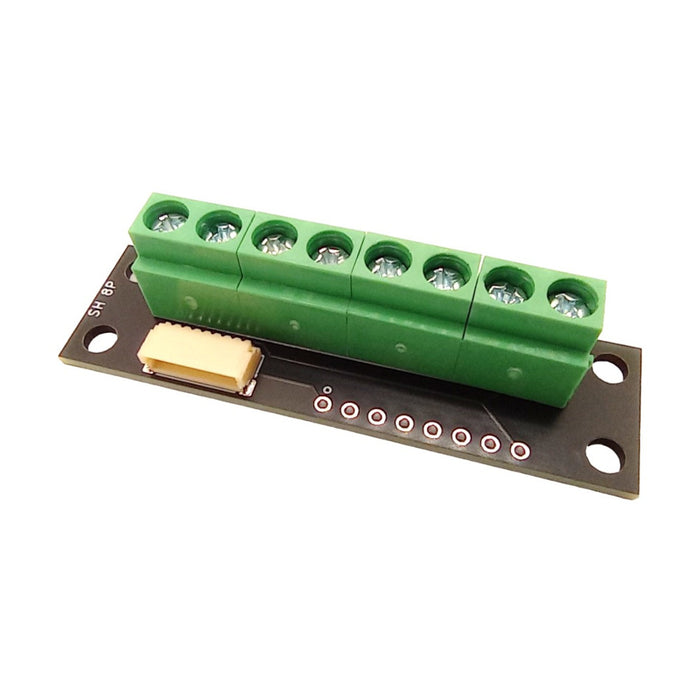

日本圧着端子製造(JST)のSH 8ピンコネクタ(サイド型)をターミナルブロックおよび2.54mmピッチのスルーホールに変換する基板です。
SHコネクタとターミナルブロックは実装済みです。
仕様
- ピンピッチ：1.0 mm 8P (SH) ⇔ 2.54 mm 1×8P (スルーホール) ⇔ 5.0 mm 8P (ターミナルブロック)
- コネクタ型番：SM08B-SRSS-TB(LF)(SN)
- 外形寸法：W54 x D15 x H14 mm (typ.)
- 固定穴：Φ3.2 × 4
内容物
- 1 x SH 8Pコネクタ基板(ターミナルブロック付)
資料
-
サポートページ
サポートページより外形寸法、3D CADデータ、回路図等を閲覧・ダウンロードいただけます。
こちらの商品はY2Kbさんからの受託販売商品です。輸送上の問題は当社が責任を負います。
技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
