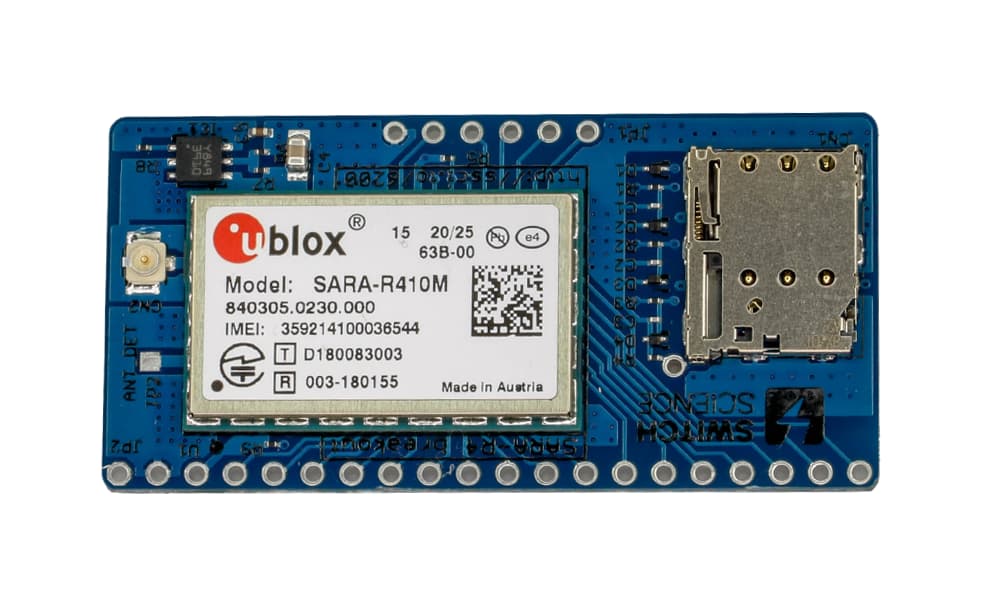

SARA-R410M LTEモジュールピッチ変換基板

LTE Cat.M1に対応したu-bloxのLTEモジュール、SARA-R410M-63Bを2.54mmピッチに変換する基板です。NTT DoCoMoとSoftBankのnano SIMが使えます。

Raspberry Piと接続するための基板「Raspberry Pi用 SARA-R410M LTEモジュールアダプター」あります。また合わせてRaspberry PiでPPP（Point-to-Point Protocol）接続する方法を公開しています。

マイコンとの通信（ATコマンドやデータ通信）用に非同期シリアル・インターフェース（UART）が搭載されています。

基板の電源電圧は5Vです。+5V端子に0.5A以上連続して供給できる5V電源を接続してください。LTEモジュールの電源電圧3.8Vは基板上で作っているので外部からの供給は不要です。

信号のI/O電圧は1.8Vです。一般的なマイコンとつなぐためには電圧の変換が必要です。NTB0104 レベルシフタ ピッチ変換済みモジュールなどをお使いください。

1V8_OUT端子から1.8Vが供給されます。電圧変換ICまた制御用マイコンの電源に使えます。最大負荷電流は70mAです。

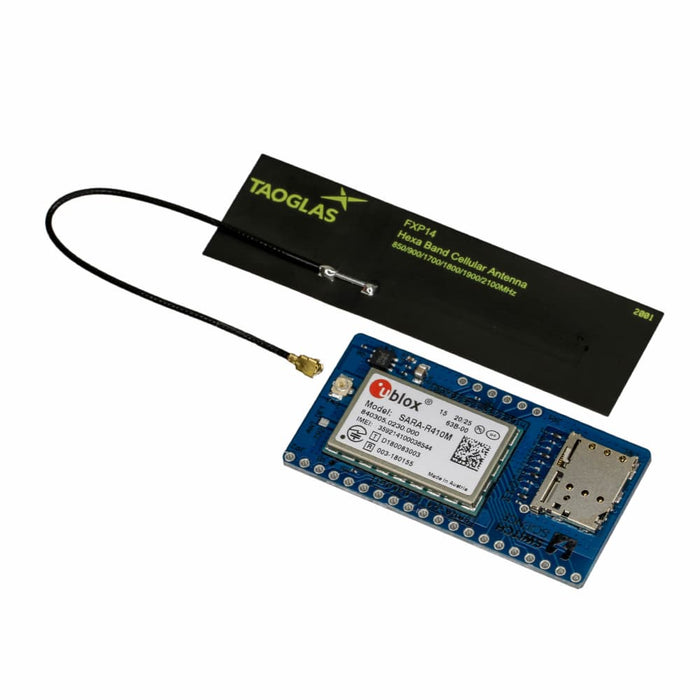

LTE対応アンテナとしてTaoglasのFXP14.07.0100Aが付属します。U.FLコネクタにアンテナを接続してください。

仕様

• 搭載LTEモジュール : SARA-R410M-63B
• 対応LTEバンド : 1, 8, 19
• 最大通信速度 : 下り300 kbit/s 上り375 kbit/s
• 対応キャリア : NTT DoCoMo、SoftBank
• 対応SIMサイズ : nano SIM
• 基板の電源電圧 : 5V
• I/O電圧 : 1.8V
• 技術基準適合認定番号 : D180083003
  工事設計認証番号 : 003-180155

内容物

• SARA-R410M LTEモジュールピッチ変換基板
• LTE対応アンテナ

非同期シリアル・インターフェース

ボーレートは115200bps、8データビット、1ストップビット、パリティビットなし。RXD端子は送信（出力）、TXD端子は受信（入力）です。ハードウェアフロー制御は未サポートですがRTS端子はLOWレベルを設定してください。

電源ON

電源投入後、一定時間PWR_ON端子にLOWレベルを設定してください。

ATコマンド

SORACOM Airのplan-D（ドコモ回線）を使ってインターネットに接続する手順を示します。ATで始まる文字列がATコマンドです。ATコマンドの詳細はSARA-R4 AT Commands Manualを参照してください。

接続回線にNTT DoCoMoを選択します。

AT+UMNOPROF=20
OK
AT+CFUN=15
OK

SORACOMのAPN名、ID、パスワードを設定します。

AT+COPS=2
OK
AT+CGDCONT=1,"IP","soracom.io"
OK
AT+UAUTHREQ=1,1,"sora","sora"
OK
AT+COPS=0
OK

割り当てられたIPアドレスの確認、名前解決できるか（インターネットに接続できているか）確認します。

AT+CGDCONT?
+CGDCONT: 1,"IP","soracom.io","10.248.23.108",0,0,0,0

OK
AT+UDNSRN=0,"www.google.com"
+UDNSRN: "172.217.26.36"

OK

資料

• SARA-R410M LTEモジュールピッチ変換基板を使ってRaspberry PiでPPP（Point-to-Point Protocol）接続する方法
• モジュールメーカー商品ページ SARA-R4シリーズ
• 回路図（PDF）
• 基板外形図

• FXP14.07.0100A アンテナデータシート（PDF）
• LTEモジュール SARA-R410Mをつかってみた（スイッチサイエンスマガジン）
• 待機電流100uAのIoTボタンを作ってみた。（スイッチサイエンスマガジン）
