M5Stack用ユニバーサル基板キット３（フレーム部）タイプ１Ｂ

M5Stackで使用できるユニバーサル基板です。

製品の概要

• M5Stack用ユニバーサル基板キット2をベースに、M5Stack Core2を含めて対応するために構成／バリエーションを見直しました。
• 共通部と合わせて使用して頂くことを想定しています。
• フレーム部は別パッケージとなっており、適合するM5Stackの種類など複数のバリエーションがあります。（2021年5月現在、4種）
  • 1A（旧Core用13mm窓なし）
  • 1B（旧Core用13mm窓あり）
  • 1C（Core2用13mm窓なし）
  • 1D（Core2用13mm窓あり）

仕様

• 13 mmフレームは、旧タイプのM5Stackに適合します。（M5Stack Core2の場合は、裏蓋を外すことでお使いいただけます。）
• 20ピンのボックスヘッダ用の窓が開いています。

内容物

• 1x 13mmフレーム
• 1x 15.8mmピンヘッダ（30ピン）
• 1x ボックスヘッダ（20ピン）

使用例（写真）

• 共通部との組み合わせ

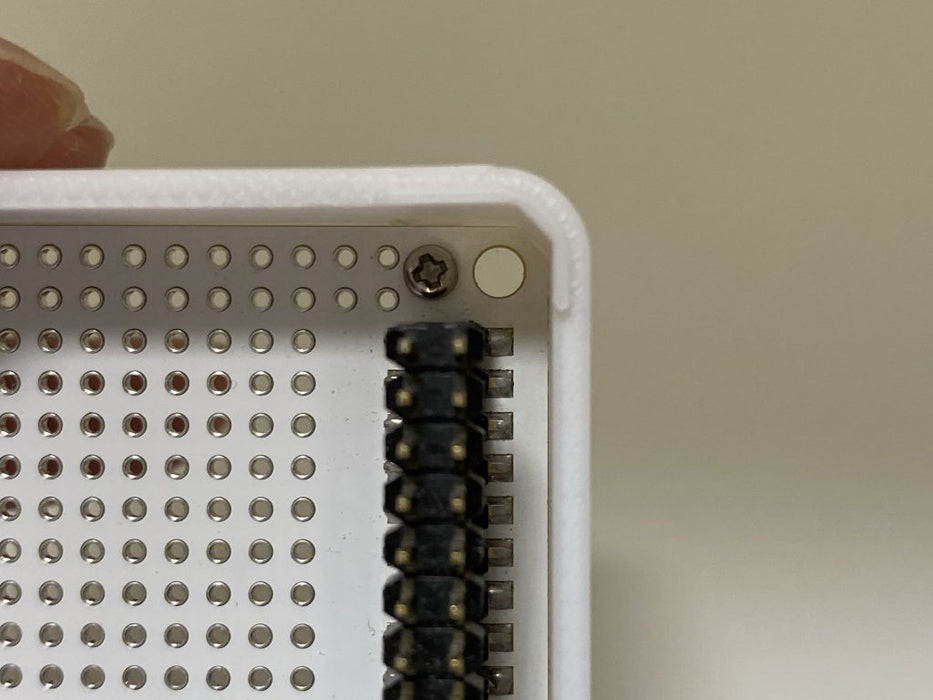

• M5Stackとの勘合部分


注意点

• 付属のフレームは家庭用3Dプリンタで出力したもので、積層痕や歪み等があります。また、フィラメントの素材や色が変わることもあります。
• 15.8 mmピンヘッダは、M5Stack純正のピンヘッダと異なり、位置決め用のピンがありません。各ピンがパッドの中央に来るように、位置を確認してから半田付けしてください。


資料

• プロダクトページ

WinDesignさんからの_受託販売商品_です。輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: WINDESIGN-015
